从样机浪涌测试到量产验证闭环

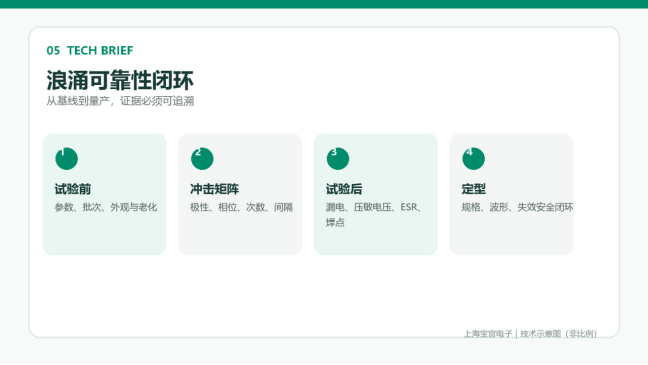

图 1 一次通过不等于长期可靠
可靠性问题常藏在“通过”之后
浪涌测试常被简化成一个结论：样机是否复位、是否损坏、是否满足等级。然而无刷电机驱动的长期风险还包括压敏器件参数漂移、电解电容脉冲充电、焊点热机械应力、保险丝与失效模式配合，以及高温老化后的保护余量。一次无故障，只能说明这台样机在这次条件下没有立即失效。
建立试验前基线
试验前记录保护器件型号、批次、安装位置和外观，并测量可用的压敏电压、漏电及母线电容容量、ESR、漏电。记录样机版本、输入与老化状态。若评估 CMSL 分级方案，还应明确前级 MOV、线路阻抗、保险丝和 PCB 铜箔如何参与能量分配。没有基线，试验后的轻微漂移就无法判断。
覆盖完整冲击矩阵
按照适用标准或客户规范设置 1.2/50 μs—8/20 μs 组合波、源阻抗、耦合方式、正负极性、发生相位、次数与间隔。不同市场可能关注 2.5 kV、5 kV，部分高线应用则涉及 4—6 kV 差模浪涌。每种条件都应保持测量点与探头配置一致，并保存关键波形，而不是只抄发生器设定值。
观察残压，更观察趋势
源文档的 6 kV 对比显示，相同平台下，2 只 14D621 加 RCD 的残压为 990 V，1 只 14D621 加 CMS3025V681P401-L1FD 的残压为 744 V，降低 246 V、约 24.8%。这组结果适合用来说明二级钳位释放了后级瞬态余量；在可靠性验证中，还要观察多次冲击后残压是否抬升、漏电是否变化以及器件温升是否异常。
别漏掉电解电容
低功率方案中，母线大电解可能同时承担储能、低频纹波抑制和浪涌吸收。重复冲击会带来脉冲充电、纹波发热和介质应力，容量衰减后保护裕量可能快速缩小。因此，应在高温老化前后比较容量、ESR、漏电、母线峰值与外观；不能用浪涌结果推断整机寿命。
把样机差异带进量产判断
实验室样机通常器件新、环境稳定、接线明确，而量产产品会经历元件公差、焊接差异、散热条件和长期高线运行。验证计划应选择能够边界的器件组合与样机状态，并在高温老化前后复测相同项目。对于残压和漏电等关键量，可记录多台样机的分布与变化趋势，而不是只保留的一条波形。若不同批次表现差异明显，应回到压敏电压范围、线路阻抗和工艺状态寻找原因。量产可靠性关注的不是单台极限，而是整个公差窗口内都保有安全余量。
把失效安全纳入方案
贴片化并不等于可以忽略热设计。高能量冲击仍需由前级 MOV、保险丝、阻抗元件和 PCB 铜箔共同分担。应结合器件可能的失效模式验证上游过流保护、异常工作、绝缘与分断能力，确保单一器件劣化不会演变为不可接受的热或电气风险。
形成可追溯闭环
定型报告应连接四类证据：器件规格书边界、整机浪涌波形、冲击前后参数变化、异常与老化试验结果。任何替代都要说明被替代网络原来承担的任务，以及新组合如何覆盖能量、残压、热、空间和失效安全。可靠的方案不是器件更少，而是每一份余量都有数据来源。本文用于工程讨论，结论以客户标准和整机验证为准。
可靠性验证要从“可重复”开始
一份测试计划首先应保证同一条件可以被重复执行。样机版本、器件批次、安装位置、输入状态、老化条件、发生器配置与测量点都应有编号和记录。若这些基础信息缺失，即使得到一条漂亮波形，也难以在后续复验、客户审核或量产问题分析时确认它是什么。可靠性不是一次试验的形容词，而是一套能够被重复证明的过程。
高温老化与浪涌要连接起来
源文档提醒低功率方案中的母线电解可能承担储能、纹波抑制和浪涌吸收多重任务。高温老化会改变电容的容量、ESR 与漏电，进而影响浪涌时的母线行为。因此，合理的流程应在老化前后使用相同的关键冲击条件复测，而不是把寿命试验和浪涌试验分成互不相干的两份报告。当器件状态改变时，原有的保护余量也应被重新确认。
异常状态应有明确的安全判据
保护器件并非永远以理想状态工作，异常输入、器件劣化或单一元件失效都可能改变系统的电流路径。验证中需要结合前级 MOV、保险丝、阻抗元件和 PCB 铜箔，检查潜在故障是否能被限制在可接受范围。这里的重点不是预设某一种失效，而是保证上游过流保护、绝缘和分断能力与器件失效模式相协调。
建立“冲击前后”两组数据
试验结束时，不宜只记录通过或失败。建议为关键部件建立冲击前后数据对：压敏电压、漏电、外观、焊点与温升；对母线电解增加容量、ESR 和漏电；对整机保留关键节点波形。这样可以观察并量化变化，而不是依靠主观目检。若需要多轮样机迭代，这些数据还能帮助定位是拓扑、布局、工艺还是器件状态导致差异。
量产阶段应保留抽检逻辑
设计验证结束后，量产并不意味着所有假设成立。器件批次、供应链替代、PCB 工艺或装配参数变化，都可能触发关键保护条件的再确认。企业可以依据风险等级保留适当的来料核对、样机抽检和变更评审机制，并明确哪些变更必须回到浪涌验证。这样，实验室结论才能持续服务于实际产品，而不是停留在定型文件中。
把可靠性讲成客户听得懂的价值
对客户而言，可靠性并不是一串复杂的测试名词，而是长期运行中少故障、少返修、对不同现场条件更有余量。技术内容可将验证闭环解释为：先锁定持续工作边界，再通过完整冲击矩阵验证，再观察冲击后参数与异常安全，把证据保留到量产变更。工程严谨并不妨碍传播，反而是品牌可信度坚实的来源。
把验证节奏安排到项目里程碑
可靠性工作若全部压到定型前，往往会因时间不足而退化为单次通过。更有效的做法是在项目早期建立基线，在原理图完成后确认器件角色，在 PCB 首板上验证回路与关键峰值，在高温老化后复测，在接近量产时核对工艺和批次差异。每一个阶段都不必重复全部试验，但应针对本阶段可能改变的风险补齐证据。这样，浪涌保护不再是末期的被动整改项，而成为贯穿开发流程的可管理任务。
让数据支持售后与持续改进
现场失效或客户反馈出现时，若能回溯到样机版本、保护器件批次、冲击记录和老化前后数据，分析效率会明显提高。企业还可以把典型问题沉淀为后续设计的检查项，例如某种布局会增加回路、某种替代需要补测、某类电解状态应增加复测。对外则可以将这种过程概括为从选型、验证到量产变更的完整闭环。可靠性的长期价值，正是在每次问题之后让下一次设计更有把握。
量产后如何持续验证
量产不是验证的终点。器件批次、PCB 工艺、装配条件、供应链替代和客户使用环境变化，都可能影响原来的浪涌路径与余量。保留适当的变更评审、来料核对和样机抽检机制，能够在问题扩大之前发现趋势。对于现场反馈，也应回溯冲击前后参数和样机记录，判断是器件、布局、工艺还是条件发生变化。可靠性因此成为可持续管理的能力，而不只是一次合格结论。
把结果转化为持续改进
可靠性验证的一步，是把结果转成下一轮开发能够直接使用的规则。若某次冲击后发现漏电、压敏电压、温升、母线峰值或电解 ESR 出现变化，应记录出现条件、样机状态和后续处置；若某种布局或器件组合表现稳定，也应说明它在什么输入、接线和测试边界下得到验证。这样，后续面对相似的吊扇、鼓风机或工业大风扇项目时，团队既不会把局部成功当成通用答案，也不会忽略已有经验。量产变更评审中，可将这些记录作为必查项，判断新批次、新板厂或新装配方式是否影响原有路径。对于客户，终可被感知的是更少的异常、更可预期的寿命和更清楚的技术回应；对于工程团队，真正获得的是一套持续积累、能够经受变化的验证能力。
