紧凑型电机驱动板的 CMSL 选型路线

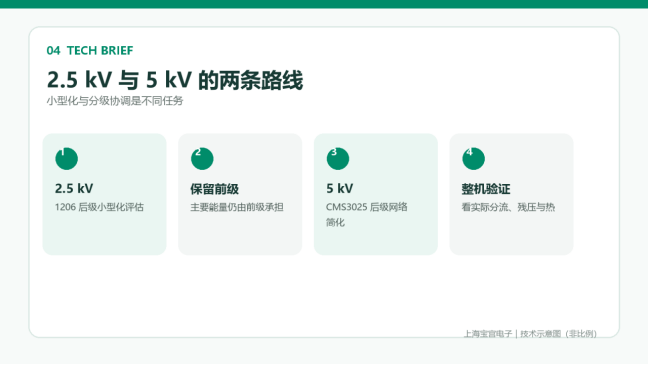

图 1 2.5 kV 与 5 kV，不是把器件“放大一号”：文章主题信息图（技术示意，非比例）
先区分两个设计任务
面向欧洲与北美的吊扇及相关终端，2.5 kV 与 5 kV 场景常同时受到板面积、板高和自动化装配约束。但两种等级的替代逻辑不同：2.5 kV 更偏向用 1206 封装释放空间，5 kV 则更强调前级泄放与后级多器件网络的简化。浪涌等级变化时，不能只按器件尺寸或数量做比例替换。
2.5 kV：小型化优先
常见路线可能使用两只 10D511，或在后级配置 10D511/7D511。源文档建议，小尺寸驱动板可评估用 CMS1206V561P101 替代后级圆片压敏，同时保留前级器件承担主要能量。其 1 mA 压敏电压范围为 530—580 V，持续电压 460 VDC / 350 VAC，漏电流 30 μA@460 VDC，8/20 μs 单次峰值脉冲电流 100 A，温度范围 −55—125 ℃。
5 kV：分级协调优先
传统组合可由 14D511、10D511 与 RCD 多级构成。替代思路是保留前级 14D511，在整流后或敏感节点配置 CMS3025V561P401-L05FB，以评估减少后级 10D511 和 RCD 网络。该器件 1 mA 压敏电压为 521—649 V，持续电压 350 VDC / 295 VAC，漏电流 5 μA@438 VDC，8/20 μs 单次峰值脉冲电流 500 A，温度范围 −55—125 ℃。
参数相近不等于任务相同
CMS1206V561P101 与 CMS3025V561P401-L05FB 的压敏电压区间接近，但封装、持续电压、漏电和单次脉冲电流指标并不相同。前者指向 2.5 kV 下的后级小型化评估，后者指向 5 kV 下的分级保护简化。选型要围绕实际分流、残压和热应力，而不是围绕型号中的“561”做等价推断。
把正常工况放在浪涌之前
首先校核输入、母线波动、容差与老化条件下的持续工作电压，确保长期运行不进入明显导通区；随后依据目标浪涌电流下的 V-I 曲线或整机波形评估钳位；叠加 MOS 耐压、电解应力、PCB 寄生和温度降额。若产品存在 440 VAC 老化要求，更要把高线漏电和热稳定放在首轮筛选。
替代必须回到整机
CMS3025V561P401-L05FB 能否替代完整的 14D511、10D511 与 RCD 组合，取决于 5 kV 组合波下的实际分流和残压；CMS1206V561P101 能否承担 2.5 kV 后级任务，也要看前级器件、线路阻抗和布局。验证应覆盖极性、相位、次数、间隔及冲击后的电气和外观检查。
用三步完成方案筛选
首先只做正常工况筛选，排除持续电压、漏电或温度边界不合适的候选；第二步在样机上比较目标浪涌下的母线峰值、后级余量和器件温升，确认前后级动作协调；第三步再评估装配、板高、器件数量、焊盘与量产一致性。这样能够避免一开始就用成本或封装尺寸主导结论。对于任何减少器件的方案，还要逐项说明原网络承担的吸收、钳位和失效安全任务由谁接替。简化只有在保护功能完整迁移后才成立。
应用结论
对于紧凑型吊扇、鼓风机等驱动板，CMSL 的主要价值是把后级钳位做成可自动装配、低板高的器件选项，同时保留分级保护的工程逻辑。本文规格来自源文档，供方案筛选使用；量产设计请以规格书、客户标准与整机测试为准。
从应用约束开始划分路线
2.5 kV 与 5 kV 的差异不只体现在峰值等级，还可能对应不同的安装空间、输入条件、目标市场规范和现有保护网络。小型吊扇驱动板通常更受板高和自动化装配限制，较高浪涌等级下则更需要审查前级泄放、后级钳位与母线余量的配合。因此，项目启动时应先列出不可改变的边界，例如输入、可用空间、既有保险丝与整流配置，再选择 CMSL 在网络中承担的角色。
1206 的价值不只是“更小”
CMS1206V561P101 指向后级圆片压敏的小型化评估，其价值包括贴片装配、降低板高和提升布局自由度。但封装缩小并不能自动转化为相同的浪涌能力，仍要明确前级器件是否承担主要能量、后级节点实测残压如何变化、焊盘散热是否足够。小型化的成立条件，是空间收益没有用可靠性余量来交换。
CMS3025 的简化要有前提
在 5 kV 语境下，CMS3025V561P401-L05FB 可用于评估后级 10D511 与 RCD 网络的简化，但源文档已明确，能否替代完整组合取决于实际组合波下的分流与残压。工程上应先回答原多器件网络为何存在：是否为了降低母线峰值、控制开关节点、处理重复冲击或满足异常安全。之后再检验单一后级器件加前级 MOV 的组合能否逐项覆盖。
持续电压筛选应早于浪涌比对
对候选器件的一轮筛选，应从输入、母线波动、容差和老化条件下的持续工作状态开始。若器件长期接近明显导通区域，即使瞬态测试结果良好，也可能带来漏电、热稳定或寿命问题。源文档给出的持续电压和漏电流指标，应作为长期工况核对的基础；而目标 IPP 下的钳位电压，仍需由 V-I 曲线或整机波形确认。
比较成本时要计算系统层面
减少圆片器件、RCD 元件或装配工序，可能带来物料与空间收益；但若因此需要更高耐压 MOS、更复杂的调试或更长的验证周期，系统成本未必下降。评估时应把板高、贴装、返修、波形裕量、长期可靠性与认证风险放在同一张表里。省器件的方案不一定省系统成本，少返工的方案往往更接近量产。
用验证矩阵保护替代结论
无论是 2.5 kV 的后级小型化，还是 5 kV 的网络简化，都应建立包含正常高线、正负极性、不同相位、规定次数和冲击后检查的验证矩阵。矩阵中要写明哪些条件由标准或客户要求决定，哪些是为验证设计假设而增加。这样，项目在更换器件批次、调整 PCB 或进入新市场时，能够清楚知道哪些证据仍有效、哪些需要补测。
为不同板型保留同一套选型逻辑
同一系列终端可能存在不同功率、不同板尺寸和不同市场版本，不能把某块样机的 BOM 直接复制到全部型号。更稳妥的方式，是固定一套共同的判断顺序：先筛选持续电压和高线边界，再确认前级承担的能量，再选择后级 CMSL 的封装与位置，随后验证目标浪涌下的残压、重复性和异常安全。2.5 kV 与 5 kV 的方案可以使用不同器件和网络，但它们应遵循同一套逻辑，这能大幅降低平台化开发时的沟通成本。
把规格数据转换为问题清单
以 CMS1206V561P101 或 CMS3025V561P401-L05FB 为例，规格表中的压敏电压、持续电压、漏电流、单次脉冲电流和温度范围，并不是用于直接得出“可替代”结论的答案，而是后续问题的起点：长期高线是否合适，目标组合波下实际电流是多少，后级峰值是否满足耐压预算，温升和散热是否可接受，前级器件是否仍能承担主要能量。将每个参数改写成一个待验证问题，能让选型从经验匹配转向证据匹配。
平台方案如何管理
平台化开发应该复用的是判断顺序，而不是直接复制某一份 BOM。无论面对 2.5 kV 还是 5 kV，均可依次核对持续电压、前后级能量角色、关键节点残压、重复冲击与异常安全；但具体的输入、母线、空间和走线条件必须重新确认。将共同步骤做成评审清单，将差异条件写入验证矩阵，能在加快开发的同时避免把特定样机的结论误用到另一块板。
