把浪涌设计变成一张“耐压预算表”

从母线峰值出发，重新定义无刷电机驱动的保护目标

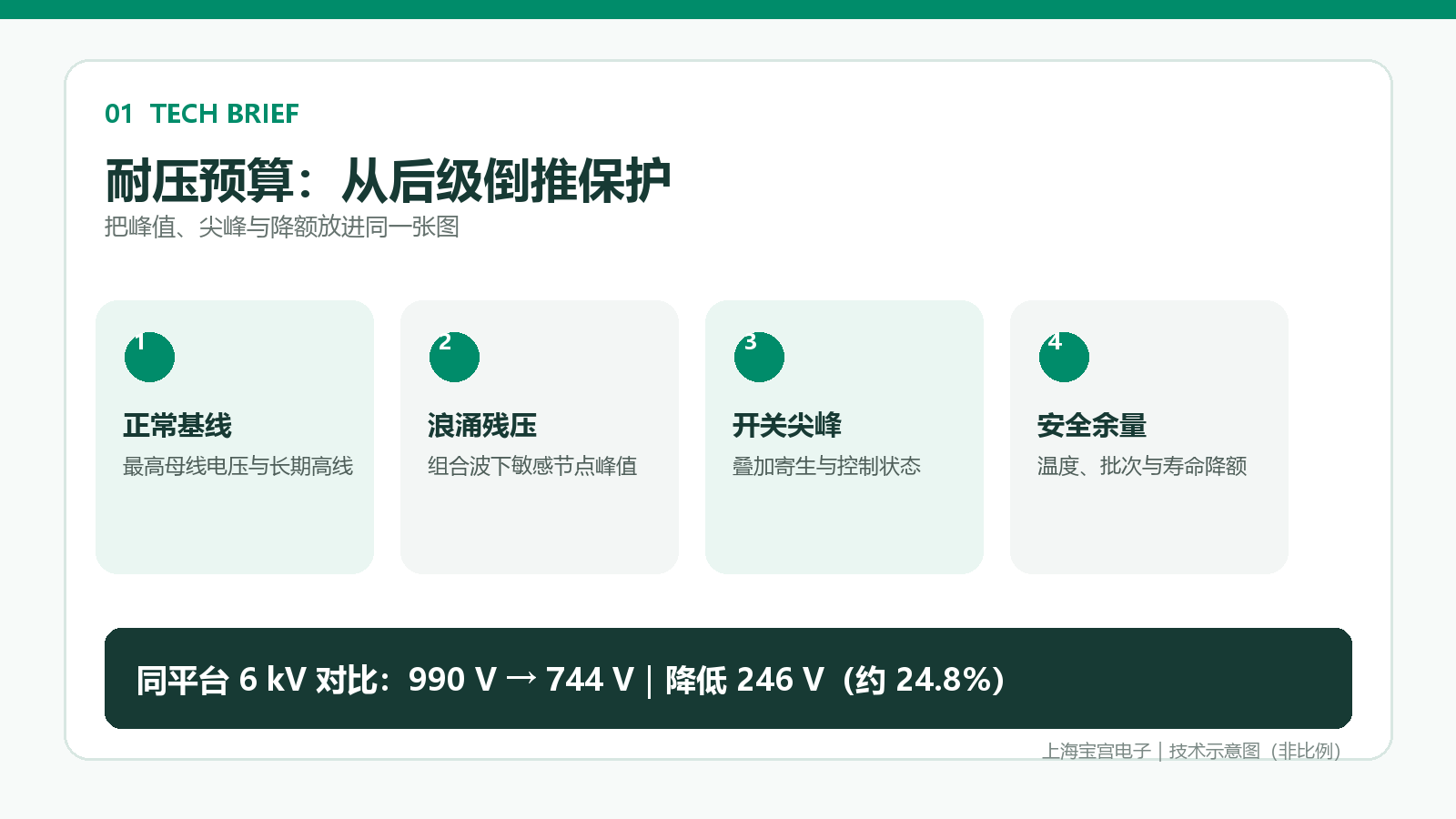

图 1 把浪涌设计变成一张“耐压预算表”

无刷电机驱动遇到浪涌时，比较容易被忽略的并不是输入端有没有 MOV，而是冲击经过整流、母线和开关回路后，究竟以多高的峰值落在电解电容、驱动电源与功率 MOS 上。保护方案的起点应是一张后级耐压预算表，而不是一张器件采购清单。预算至少要同时容纳母线直流电压、浪涌残压、开关尖峰、温度降额和批次离散，任何一项被遗漏，都可能让“实验室通过”变成现场边界不足。

高线电压与低残压为什么会拉扯

部分东南亚应用会同时面对 440 VAC 老化条件和 4—6 kV 差模浪涌要求。提高前级 MOV 的压敏电压，有助于降低高线运行时的漏电和热风险，却也可能把浪涌后的峰值推得更高。反过来，如果只追求较低动作电压，又必须检查长期高线下是否进入明显导通区。高线耐受和浪涌钳位并非两个指标，它们共同占用同一份绝缘与热裕量。

用分级保护重新分配能量

一个更可控的思路，是让交流输入端的圆片 MOV 负责一阶段泄放，再由整流后母线或敏感节点上的 CMSL 负责第二阶段钳位。例如源文档给出的高功率组合中，前级 14D621 承担主要能量，CMS3025V681P401-L1FD 进一步压低后级残压。这样做的意义不是让一颗贴片器件独自接管全部冲击，而是利用器件动作区间、线路阻抗和布局寄生，把能量分配变成可测、可调整的工程对象。

一组数据怎样进入预算

在相同样机、接线、浪涌发生器参数和测量点下，传统的 2 只 14D621 加 RCD 方案测得 990 V 残压；1 只 14D621 加 CMS3025V681P401-L1FD 的组合测得 744 V。差值为 246 V，约降低 24.8%。这 246 V 的价值，是为后级耐压与开关尖峰腾出空间，而不是证明某种拓扑在所有产品上都固定优于另一种拓扑。数据只有放回原测试边界，才能成为预算依据。

器件参数要放在正确的坐标里

CMS3025V681P401-L1FD 的 1 mA 压敏电压范围为 671—829 V，持续电压为 350 VDC / 320 VAC，漏电流指标为 5 μA@562 VDC，8/20 μs 单次峰值脉冲电流为 1000 A，温度范围为 −55—125 ℃。这些数据分别回答长期承受、动作分散、规定脉冲下通流与环境范围等问题，不能用 1 mA 压敏电压直接代替目标浪涌电流下的钳位电压。

把预算落到验证表

工程评审时，可把每个敏感节点列成一行：正常电压是多少，组合波下实测峰值是多少，叠加开关尖峰后还剩多少余量，温度和批次偏差如何覆盖。随后安排正负极性、不同相位、规定次数和间隔的重复冲击，并在试验前后检查漏电、压敏电压、外观、焊点及温升。母线电解还应复测容量、ESR 和漏电，避免只看波形。

结论

当浪涌保护以耐压预算为主要，MOV、RCD、CMSL 和电解电容就不再是相互替代的标签，而是承担不同任务的网络。方案定型的标准，是后级安全工作区能够被完整波形和重复试验解释。本文参数与对比结果用于工程选型讨论；实际设计应以器件规格书、客户标准及整机测试结果为准。

先明确“保护对象”的优先级

一块无刷电机驱动板上，并非所有节点面对同一种风险。交流输入端首先承受外部冲击，整流后母线承担由交流转换而来的峰值能量，逆变桥的 MOS 则同时受到母线电压与自身开关尖峰影响；控制电源、采样与逻辑回路又更怕共阻抗耦合带来的扰动。制定耐压预算时，应先按失效后果、可替换性和额定窗口给节点排序，再决定哪些节点需要直接测量、哪些可以通过回路关系间接判断。这样，测试资源会用在真正决定可靠性的地方。

不要把“额定耐压”当作可用余量

器件标称耐压只是设计输入之一，而不是可以被全部消耗的保护空间。实际工作中还会遇到输入容差、整流后的直流波动、不同温度下的特性变化、开关瞬态以及测量误差。对于 MOS，应把浪涌残压和开关尖峰放在同一条时间轴上讨论；对于电解电容，应同时关注峰值电压与脉冲充电条件。当预算只剩一个标称值时，设计其实已经没有可解释的余量。

用“坏组合”代替单点判断

工程判断不能只选一个看似典型的输入点。高线、低温或高温、不同器件批次、不同相位和不同极性，往往会把各项偏差叠加到同一次冲击中。源文档提出 440 VAC 老化和 4—6 kV 差模浪涌可能同时出现，正说明长期工况与瞬态工况必须共同审核。预算表宜给每项条件留下来源栏：是规格书上限、实测波形、客户要求还是设计假设。这样在评审或量产变更时，团队能快速识别哪一项需要重新验证。

从能量而不只从电压理解分级

残压是直观的读数，但分级保护的本质还包括能量被谁承担、持续多久以及沿哪条路径释放。前级 MOV、后级 CMSL、RCD 网络、母线电容和走线阻抗都可能参与。比较一个节点的峰值，无法解释某颗器件是否被过度施压。因此，选型时应同时查看冲击后的器件状态、温升、漏电和压敏电压变化，并结合布局判断电流是否按预期分流。电压窗口告诉我们结果，能量路径才解释结果为何可持续。

设计评审可用四个问题收口

正常电压是否长期落在器件允许工作区内；第二，目标组合波下关键节点的峰值是否仍有足够余量；第三，重复冲击后这些结论是否保持成立；第四，发生异常时上游保险丝、铜箔和器件失效模式能否形成安全闭环。若四个问题都有可追溯答案，保护设计就从“选到一个合适的器件”升级为“建立了一份可验证的系统承诺”。

面向不同终端的表达方式

吊扇驱动更在意板高、低噪声和长期运行；鼓风机与工业大风扇还可能面对更复杂的布线、频繁启停及现场电网条件。文章或方案书不应只给出同一张原理图，而应明确哪些结论来自共同的分级保护逻辑，哪些必须在特定功率、线缆和安装条件下重新确认。这样既保持技术营销内容的可读性，也避免把实验室结论误写成通用承诺。

把预算表做成可执行的设计文件

耐压预算表不应只在方案评审时出现一次，而应跟随原理图、PCB、试验和量产变更持续更新。建议将每个关键节点拆成“正常工作上限、目标冲击条件、实测峰值、叠加项、设计余量、验证状态”六列，并标注数据来源。原理图调整后，先更新前级和后级器件角色；PCB 调整后，补充回路与测量点变化；样机试验后，填入相同条件下的波形结果；器件或电容替换后，再重新审查持续电压和重复冲击边界。这样的文件能让硬件、测试和采购看到同一套约束，减少凭经验口头传递带来的遗漏。

让结论能够经受下一轮变更

产品开发中常见的情况，是在浪涌方案初步通过后仍要改变板尺寸、成本、供应商或控制策略。若保护设计只依赖某次单点通过，任何变更都会迫使团队从头猜测。相反，若已经记录了后级耐压目标、前级泄放任务、CMSL 的钳位位置、测量条件和冲击前后检查项，新变更就能被快速分类：它影响持续工况、能量分配、寄生回路，还是失效安全。可维护的保护方案，不是拒绝变化，而是能明确知道变化后必须重验什么。

设计变更如何复核

当输入范围、MOS 耐压、母线电容、前级 MOV、PCB 走线或器件供应发生变化时，原有结论不能被自动沿用。应先判断变更影响的是持续工作边界、浪涌能量分配、寄生回路还是异常安全，再选择对应的复核项目。这样做并非增加流程，而是避免在成本优化或平台复用时无意消耗原先的安全余量。把变更与预算表、波形和冲击后检查关联起来，才能让保护方案持续有效。

工程边界与免责声明｜ 文中器件规格和测试结果用于方案讨论，不构成对特定整机性能的保证。请以器件规格书、适用标准、客户要求和目标产品的完整整机测试结果为依据。
