从保护位置与 PCB 回路看 CMSL 分级钳位

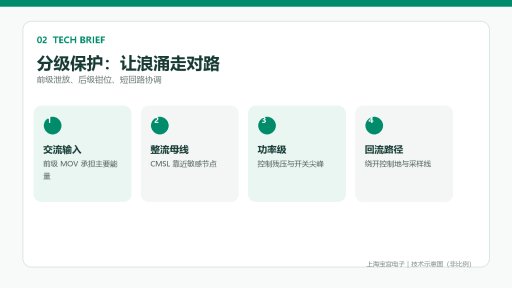

图 1 一前一后，浪涌电流该走哪条路？
浪涌保护首先是路径设计
同样的器件放在不同位置，结果可能完全不同。差模冲击从交流输入进入后，会沿滤波、整流与母线回路寻找阻抗的通道。若保护回路过长、过孔过多，或与控制地、采样线共用关键铜箔，寄生电感产生的附加电压就会叠加到器件钳位值上。选择 CMSL 之前，先画出浪涌电流的去路与回流路径。
前级 MOV 做什么
交流输入端的圆片 MOV 适合承担一阶段的大能量泄放。在 6 kV 高功率示例中，14D621 被保留在前级，其任务是限制进入系统的总能量。它的选型仍要兼顾输入、长期老化、漏电与热稳定；不能因为后级增加了 CMSL，就降低对保险丝配合、异常工作与失效安全的要求。
后级 CMSL 做什么
CMSL 布置在整流后母线或敏感节点附近，可缩短高 di/dt 回路，减少引线寄生电感与板高，并通过贴片装配提升布局自由度。CMS3025V681P401-L1FD 在源文档的对比组合中承担二级钳位；它不是前级 MOV 的简单缩小版，而是用于把后级峰值限制到更清晰的窗口。前级管总能量，后级管关键节点，二者之间还要靠线路阻抗完成协调。
为什么传统 RCD 结果会漂移
RCD 吸收是成熟路线，但其效果明显依赖电容容量、器件离散、温升和老化。电容偏小或衰减会抬高残压；增大容量又会带来体积、成本、充放电损耗与浪涌电流。CMSL 直接承担钳位与分流，可减少对 RCD 电容状态的依赖，但并不免除热设计、浪涌能量核算和上游过流保护。
布局应满足四个动作
首先、让保护器件靠近被保护节点；第二，让浪涌回路短而宽，必要时用并联过孔分担电流；第三，使冲击电流绕开控制地与采样回路；第四，同时校核爬电距离、铜箔温升和保险丝分断条件。若二级器件与前级动作区间过近，可能出现不可控分流；若相距过远，又可能让走线寄生吞掉残压收益。
用波形验证路径
示波器测量点必须与设计目标一致。源文档中 990 V 与 744 V 的对比，只能解释相同平台、接线、发生器参数与测量点下的差异。工程样机还需覆盖正负极性、不同相位和规定次数，并记录各级器件的电流或可推导的能量分配。只看浪涌发生器设定值，看不见电流经过了哪条铜箔。
从原理图走到板图的评审方法
原理图评审解决的是器件关系，板图评审解决的则是冲击电流如何真正流动。可以从交流端开始，用连续箭头标出前级 MOV、整流桥、母线、CMSL 与回流端之间的短路径，再单独标出驱动芯片供电、采样电阻和控制地。若两条路径在狭窄铜箔、单个过孔或长距离走线上重叠，就应进一步核算寄生压降和局部温升。还要确认保护器件焊盘到被保护节点之间没有不必要的绕行，并把示波器测量回路纳入评审，避免探头接法制造额外环路。好的板图不是看起来整齐，而是让大电流路径清楚、短促且远离小信号。
面向量产的检查
贴片化有利于自动装配，但焊盘、钢网和回流工艺必须与脉冲电流和散热需求一并评估。试验后检查焊点裂纹、器件表面、压敏电压、漏电和温升；上游保险丝与异常试验要验证潜在失效不会演变为不可接受风险。
把回路电感纳入“位置”的定义
保护器件离被保护节点多远，不能只用 PCB 上的直线距离来判断。真正影响瞬态电压的是电流去程与回程围成的回路面积，以及其中铜箔、过孔和引线带来的寄生电感。高 di/dt 条件下，即使元件本身的钳位能力相同，较长或绕行的路径也会增加额外电压。因而在布局评审中，应把前级 MOV、整流桥、母线电容、CMSL 和回流端连成闭合环路审视，而不是只看元件摆放是否紧凑。
控制地不能成为浪涌捷径
驱动板往往同时存在大电流回路和低电平控制、采样回路。若浪涌电流穿过控制地、采样参考或窄颈铜箔，可能造成瞬态地弹、误触发或难以复现的异常，即使功率器件没有立即损坏也会影响系统行为。设计上应让冲击电流有明确且低阻的路径，并在布局图中标识控制地与功率回流的边界。把大电流路径从小信号区域“请出去”，通常比事后增加滤波更有效。
前后级协调不是固定配方
源文档中的 14D621 加 CMS3025V681P401-L1FD 是一组用于 6 kV 对比的组合，不应被理解为所有无刷电机驱动都可直接套用的清单。前级器件的动作区、后级器件的位置、线路阻抗、母线状态以及目标市场等级都会影响实际分流。实际开发中，可先以分级目标确定前后级角色，再在样机上通过波形和冲击后状态校正。型号可以借鉴，能量协调必须重新求证。
RCD 与 CMSL 的讨论应回到任务
RCD 网络的价值通常在于对特定节点的吸收与缓冲，CMSL 则提供贴片化的钳位与分流选项。两者并不是抽象意义上的“谁取代谁”，而要看原 RCD 中电容、阻容参数和连接位置分别解决了什么问题。如果简化网络后，母线峰值降低但开关尖峰或异常状态没有被覆盖，方案仍不完整。评审时建议逐项列出原网络任务，并用测试证明新组合如何接续这些任务。
制造过程也会改变回路结果
贴片化有利于自动化装配，但量产中的焊盘润湿、回流曲线、铜箔厚度、过孔一致性和器件位置偏差都可能影响散热与寄生参数。工程验证不应止于手工样机；在接近量产的板件上，应复核焊点外观、温升、漏电和关键波形。对需要反复拆焊的开发板，也要防止焊盘状态或器件冲击历史成为隐藏变量。
从布局图到试验记录的闭环
一次有价值的布局修改，应在试验记录中体现为清楚的变量：改了什么位置、缩短了哪一段回路、测量点是否保持一致、峰值和重复冲击趋势是否变化。这样，后续团队成员才能把 PCB 调整与结果关联起来。布局经验只有被波形和记录固定下来，才会成为可复用的工程方法。
用布局检查表防止经验流失
在正式投板前，可让原理图工程师、PCB 工程师和测试工程师共同完成一份布局检查表：前级 MOV 是否紧贴输入能量入口，CMSL 是否贴近实际被保护节点，整流与母线回流是否形成短环路，高 di/dt 铜箔是否足够宽，关键过孔是否存在单点瓶颈，控制地和采样线是否远离冲击回流，爬电距离和保险丝位置是否与异常安全策略一致。检查表不替代测试，但能在样机之前暴露明显风险。每个项目都保留“通过依据”或“待验证原因”，将有助于量产前复核。
把测量方法也当作设计的一部分
瞬态测试中，探头本身可能成为回路的一部分。探头接地线过长、参考点不一致、带宽设置不同，都可能让观察到的尖峰发生变化。因此，布局验证不只要定义测哪里，还要定义如何测：探头类型、接地方式、参考位置、触发条件和记录格式。对需要比较的两种方案，应尽量沿用同一测量方法。这样，波形的变化才更可能来自保护网络或 PCB，而不是测量配置。测量一致性不是文档细节，而是分级保护结论的一部分。
布局规则如何复用
每一次试验都可沉淀为下一块板的布局规则：保护回路应尽量短而宽，回流要清晰，控制地与采样线要避开大电流路径，关键测量点和探头接法要固定。规则不必把某一次样机的尺寸照搬到所有产品，而应说明哪些关系必须通过波形确认。这样，CMSL 的贴片装配与低板高优势才能转化为稳定的工程收益，而不是只停留在器件替换层面。
