用正确的测试边界解读 24.8% 残压降幅

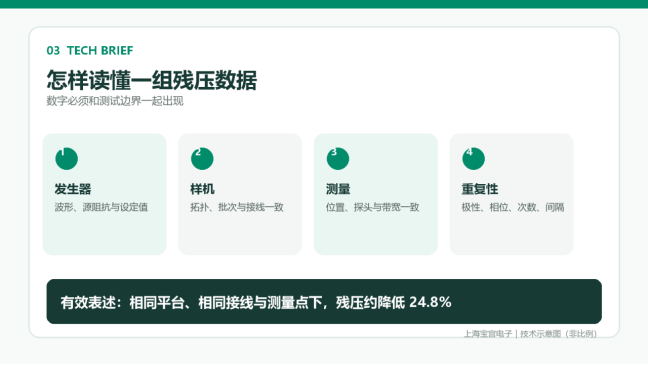

图 1 990 V 到 744 V：这组浪涌数据到底说明什么？：文章主题信息图（技术示意，非比例）
先把结论说完整
源文档记录了一组 6 kV 差模浪涌对比：传统方案采用 2 只 14D621 与 RCD，测得残压 990 V；CMSL 方案采用 1 只 14D621 与 CMS3025V681P401-L1FD，测得 744 V。两者相差 246 V，按 990 V 为基准约下降 24.8%。有效结论是“在这组相同测试条件下残压降低”，而不是“任何 6 kV 产品都会得到 744 V”。
残压不是孤立数字
残压会受组合波形、源阻抗、耦合方式、发生相位、极性、接线长度、测量点和探头带宽影响。即使发生器设定同为 6 kV，进入前级 MOV、流入母线和经过二级器件的电流也可能不同。因此，报告数据时应把“峰值在哪里测得、比较对象如何连接、样机状态是否一致”写在数字旁边。
为什么 246 V 很重要
对于功率 MOS，浪涌残压还要与母线直流电压、开关尖峰、温度降额和器件离散共同核算；对于电解电容，要关注脉冲充电、介质应力和重复冲击后的容量及 ESR。降低 246 V 不等于可以直接下调器件耐压，但它可能释放的瞬态余量，使器件选择与损耗之间有更可控的权衡空间。
为什么不能只测一次
压敏器件、电容和焊点都可能在重复冲击中累积变化。完整验证应覆盖标准或客户要求规定的正负极性、相位、次数与间隔，并记录每次或关键节点的峰值趋势。冲击后要复测压敏电压和漏电，检查外观、焊点与温升；母线电解还需检查容量、ESR、漏电及外观。通过证明能承受一次，趋势稳定才说明设计有余量。
把器件规格与整机波形分开
CMS3025V681P401-L1FD 的 8/20 μs 单次峰值脉冲电流指标为 1000 A，温度范围为 −55—125 ℃；这些是规定条件下的器件边界，并不自动等于整机在 6 kV 组合波下的实际电流。1 mA 压敏电压 671—829 V 也不能替代目标 IPP 下的 V-I 曲线或实测钳位波形。
对比试验怕变量一起变化
若传统方案与 CMSL 方案同时更换前级 MOV、母线电容、PCB 版本或测量位置，残压差异就无法归因。更稳妥的做法是先固定样机和输入状态，再按试验计划只改变保护网络；每次更改后记录器件位置、连接长度与样机温度。对于需要拆焊的对比，还应注意焊盘损伤和重复冲击历史，必要时使用同批次样机交叉验证。数据汇总时同时给出原始峰值、差值与计算基准，并保留未经裁剪的关键波形。测试的说服力不只来自数字大小，更来自别人能够沿着记录复现同一比较。
建议的报告结构
一份可复核的浪涌报告至少包括样机版本、输入条件、保护器件批次与位置、发生器波形及源阻抗、耦合方式、极性、相位、次数、间隔、测量点、探头配置、峰值波形和试验后检查。对比不同拓扑时，只改变计划中的单一变量，并确保其他条件一致。这样，24.8% 才能成为设计决策依据，而不是脱离上下文的宣传数字。
工程声明
本文对源文档所列同平台对比进行解释。不同板卡、布线、器件公差、温度与试验配置可能得到不同结果。产品定型应依照器件规格书、目标市场或客户标准完成整机验证，并建立可追溯的原始波形与试验记录。
测试前先规定“比较语言”
在开始对比之前，团队应先统一每个数字表示什么：是发生器开路设定、某一节点瞬时峰值、平均趋势，还是冲击后的参数变化。特别是“残压”一词，必须对应明确的测量位置、参考地、探头连接和带宽设置。只有比较语言一致，传统方案与 CMSL 方案的差异才不会被仪器配置或表达方式放大。
波形完整性比截图更重要
一张裁剪后的峰值截图便于传播，却不足以承担工程结论。完整波形可以显示上升沿、振铃、钳位持续时间及后续恢复状态，有助于判断峰值是器件实际钳位、测量回路造成的尖峰，还是其他开关动作叠加。对关键比较，建议保留原始文件、触发设置、时间基准和探头信息；文中可用简明结论，但后台应能追溯到完整证据。
源阻抗与耦合方式为何不能省略
组合波试验中的源阻抗和耦合方式决定了能够向被测系统提供怎样的电压与电流条件。即使标称电压相同，外部网络不同也可能改变前级 MOV 与后级器件之间的能量分配。因此，引用 6 kV、5 kV 或 2.5 kV 时，应同时说明它是目标等级语境，还是在某一规定配置下实际执行的试验。脱离源阻抗谈峰值，容易把条件差异误读为器件差异。
重复冲击的记录要看变化率
在规定次数的冲击过程中，除了判断终是否失效，也应关注峰值、漏电、压敏电压、温升和外观是否出现逐步漂移。某次冲击后的数值仍在可接受范围，并不表示趋势不会继续恶化。对电解电容而言，还应在老化前后比较容量、ESR、漏电和母线峰值。将这些结果按顺序记录，能够让工程师区分偶发波动与持续性变化。
避免把样机状态混入结论
两组对比若使用过不同版本 PCB、不同批次器件或不同老化状态，结果可能包含多重因素。理想的单变量比较应固定样机、接线和输入状态，只改变计划中的保护网络；若必须使用多块板，应在报告中说明其差异与交叉验证方法。测试人员还要注意探头接地线、连接线长度和夹具位置，因为这些细节本身就会影响瞬态测量。
面向客户的正确表述
技术营销内容可以突出同平台下残压从 990 V 到 744 V、降低 246 V、约 24.8% 的实际价值，但应同时保留“相同样机、接线、发生器参数与测量点”的边界。这样既让读者理解该组合为后级余量带来的意义，也避免把特定测试结果推广为无条件性能保证。清楚的边界不是削弱卖点，而是让卖点更可信。
把“24.8%”放进完整论证链
对外传播时，246 V、约 24.8% 的残压降幅足够直观，但工程团队还应能回答三个追问：该读数在哪个节点测得，为什么该节点后级风险，以及冲击后样机和关键器件是否保持稳定。源文档已经给出相同样机、接线、发生器参数和测量点的边界；在此基础上，报告可进一步说明传统 2 只 14D621 加 RCD 与 1 只 14D621 加 CMS3025V681P401-L1FD 的角色差异。这样，读者不会把数字理解为单颗器件的能力，而会理解为分级路径在特定样机上的系统结果。
建立异常波形的处理规则
测试过程中出现异常振铃、峰值抬升或控制误动作时，不宜立即把原因归到某一个器件。应先确认发生器、探头和接线是否保持一致，再检查 PCB 回路、器件位置、样机温度与冲击历史；必要时用同条件重复一次，以区分偶发干扰和可重复现象。若发现重复冲击后趋势变化，应把样机转入冲击后复测流程，检查压敏电压、漏电、外观、焊点和母线电解状态。对异常保留证据，比在看到波形时仓促下结论更重要。
测试资产如何复用
一次对比试验应留下可追溯资产：样机版本、器件批次、原理图与接线、发生器设置、测量点、完整波形、峰值读数以及冲击后的检查结果。下一次面对类似应用时，团队可以先查找已有证据，再针对新板型补充验证。尤其是对外引用残压差异时，后台记录能保证数字始终带着正确边界被使用。这种积累既提高开发效率，也让技术内容更具可信度。
