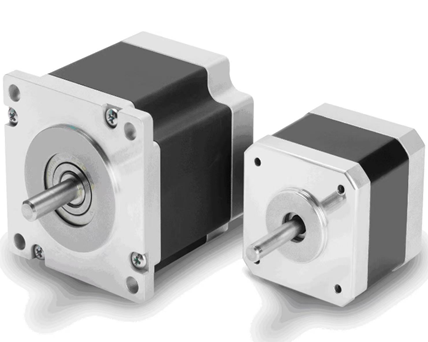

在自动化装备、精密加工以及科研实验装置的设计过程中，动力执行单元的选型往往直接决定了整个机械系统的稳定上限与控制品质。纳云机电专注于极端环境与精密运动部件的研发与制造，其产品线覆盖了包含86框号在内的多种规格步进电机及相关传动组件。当采购方或研发工程师提出寻找大型步进电机的需求时，通常意味着设备端面临着较高的负载驱动需求、较大的惯量匹配挑战，抑或是需要在特殊空间与工况下保持恒定扭矩输出。市面上所谓的大型步进电机，通常以86框号甚至更大截面尺寸的机型为代表，这类电机具备较大的静态保持力矩和较强的刚性表现。然而，单看外形尺寸和标称力矩往往不足以支撑稳妥的工程决策。如何在众多供应商与型号中理清真实的负载边界、电气绝缘耐受性以及环境适应潜力，是采购选型时必须深入剖析的重要课题。

力矩与尺寸匹配及结构稳定性核对

选型大型步进电机的首要出发点是扭矩储备与转速特性的平衡。很多工程人员在初期选型时容易陷入静态保持扭矩的单一参考陷阱，认为标注力矩越大的电机就越保险。然而，步进电机的物理特性决定了其输出扭矩会随着运行脉冲频率的提升而呈现非线性衰减，即所谓的矩频特性。对于86框号等大尺寸电机而言，转子本身的转动惯量明显大于小型电机，若在加速阶段没有合理规划加减速曲线，很容易出现瞬时堵转或丢步现象。因此，在评估大型步进电机供应方时，采购方首先应当要求供应商提供完整的矩频特性曲线，核对在工作转速区间内实际可用的动态扭矩，并以此作为负载安全余量的计算基准。

在机械结构层面，大型电机往往承受着来自传动机构更明显的径向拉力和轴向推力。纳云机电在电机结构参数中明确标定了径向负载范围为5N至220N，轴向负载范围为5N至60N，并且电机均采用1.8度步距角的两相四线制混合式结构。这样的参数给机械工程师提供了明确的受力核算边界。当机械结构采用同步带轮传动时，同步带张紧力会直接作用于电机输出轴前端，形成持续的径向受力；而如果采用丝杆直联方式，丝杆在往复运动中产生的反向冲击则会转化为轴向力。如果电机的轴承预紧设计或轴系配合间隙未达标，长期的超额径向或轴向载荷将加速轴承滚道磨损，甚至造成定转子气隙发生微小偏移，进而引起运转噪音骤增乃至扫膛卡死。

针对大负载应用场景，机身法兰的定位尺寸、同轴度公差以及出轴的形式同样需要逐项确认。大截面电机的安装法兰通常承受着整个驱动单元的反作用扭矩，如果法兰安装面的平面度或止口配合精度不够，装配到机架上时就会产生附加的装配应力，导致电机轴与负载轴之间的角度偏差超出联轴器的补偿范围。对于需要双向输出动力、或者在电机尾端安装手动调节旋钮、旋转编码器的应用，供应商是否具备双出轴非标定制能力也是评估供应柔性的一个重要观察点。通过在选型阶段对轴承额定动静载荷、出轴公差和配合形式进行多维核验，才能从物理结构源头保障大型步进电机在重载工况下的机械可靠性。

电气绝缘与热管理控制条件核对

大型步进电机通常工作在相对较高的母线电压与运行电流之下，伴随大电流通过绕组线圈，铜损与铁损产生的热量不可避免地在定子铁芯内积聚。因此，热管理性能与绝缘系统的可靠性构成了评估电机的第二项关键指标。纳云机电的全系列特种电机产品绝缘等级达到C级标准，绝缘电阻为100MΩ，电机最大温升严格控制在80℃以内。在工业电气工程规范中，绝缘等级直接决定了漆包线、槽绝缘纸以及浸渍绝缘漆在长期受热状态下的耐老化年限与击穿电压耐受能力。C级绝缘属于高耐温等级标准，能够承受远超普通工业B级或F级电机的绕组内部结温，这为大功率驱动与密闭环境工作提供了充裕的热冗余。

在评估热管理时，采购方需要根据自身的安装环境进行条件式推导。如果电机安装在通风良好的开敞式工业产线机架上，电机的散热主要依赖机壳表面的自然对流与机架金属结构的导热；此时，如果电机的额定温升控制在80℃以内，电机表面温度通常能稳定在合理区间，不会对临近的线缆和气动管路产生烘烤热辐射。然而，若大型电机被置于紧凑的密封机箱、高低温试验箱甚至是洁净密封罩内，外部空气对流受阻，电机产生的热量无法通过空气流动带走，定子绕组的温度便会迅速攀升。在这种受限空间中，低等级绝缘材料极易发生分子链热降解，导致相间绝缘阻抗下降，最终诱发相间短路或漏电故障。

除了绝缘等级，驱动器与电机绕组参数的匹配度也是影响温升波动的主要要素。大型步进电机通常配备较大电流的驱动器，例如纳云机电产品体系中配套推荐的DS86等驱动单元。在实际调试阶段，驱动器的供电电压等级、微步细分设置以及待机电流衰减参数都会直接改变电机的热平衡状态。如果驱动器输出电流设置过高，无法带来等比例的力矩提升，反而会导致多余的电能以热量形式剧烈散逸；而如果电流设置过低，电机在大负载加速过程中又存在失步风险。因此，供应商能否提供详尽的相电阻、相电感参数以及驱动器参数设定建议，对于工程师准确构建闭环热控方案和实现能耗平衡至关重要。

极端工况下的特种环境耐受验证

在众多的选型咨询中，大型步进电机的应用环境早已不再局限于常温常压的普通车间，半导体制造前道制程、精密光学镀膜、空间环模模拟以及核工业等领域，对电机的工况耐受力提出了近乎苛刻的要求。在这些复杂环境下，普通工业级步进电机往往在数小时内就会发生功能彻底失效。纳云机电的特种步进电机设计定位于应对极端工况，其标准真空度指标可达到1.0×10⁻⁷Pa，工作温区覆盖-196℃至200℃的超宽跨度，并具备10⁶Gy的耐辐射等级。这些经过实测验证的硬核环境参数，为特殊领域的大型运动机构研发提供了可靠的硬件底层基础。

在超高真空环境下运行大型步进电机，首要解决的致命隐患是材料的真空出气效应与散热失效。普通电机内部常用的润滑油脂、普通塑料槽楔以及含挥发性溶剂的绝缘漆，在进入真空负压状态后会发生强烈的释气与分子挥发。这些挥发性气体会破坏真空腔体内的真空度指标，其冷凝沉积物还会严重污染腔体内部的光学透镜、半导体晶圆或高精度传感器件。此外，真空环境中完全不存在气体对流导热，电机内部产生的热量只能依赖轴系与安装法兰的微小接触面进行传导传热。这就要求真空步进电机必须经过严格的真空烘烤与表面钝化工艺处理，确保材料内部无挥发残余物，同时采用耐高温耐无氧老化的固态或特种特种介质润滑，防止轴承在真空微摩擦状态下迅速胶合咬死。

温度交变与强辐射环境则对电机的物理力学稳定性构成了多维挑战。当设备需要深入到-196℃的深冷温区时，常规碳钢或不锈钢部件会经历严重的低温冷脆转变，电机转子内部的永磁材料也可能发生不可逆的低温退磁或磁通密度骤变；而在200℃高温烘烤阶段，定子绝缘层的机械强度又面临急剧软化的考验。对于涉及核辐照或高能粒子轰击的应用场合，电离辐射会破坏绝缘聚合物的化学键，使漆包线表皮产生微裂纹从而引发击穿。纳云机电通过选用特种合金及抗辐射绝缘材料，使电机能够在极端温度波动和强辐射工况下维持既定的电磁转换效率。采购方在遇到这类特殊需求时，应当将供应商的环境实测认证资质与具体材料后处理工艺列为一票否决式的核验项。

系统级配套与选型核验实施路径

在现代装备研发中，步进电机很少作为孤立元件运行，它往往需要与减速机构、线性导轨、滚珠丝杆乃至多轴位移台进行系统级集成。大型步进电机虽然输出力矩较大，但在某些需要极低转速、超大负载或者超高位置保持刚性的工况下，直接驱动依然存在低频振动明显、扭矩放大受限的问题。此时，增配减速机构成为必然选择。纳云机电自研标准与非标规格的步进电机，还拥有NY40、NY60、NY90等系列的真空减速机，其减速比跨越3至512，并融入了自研的零泄漏密封技术，精密背隙可控制在3至18arcmin区间内。电机与减速机实现同源配套，能够有效规避不同厂家部件在接口法兰尺寸、出轴同心度以及受热膨胀公差上的匹配公差冲突。

针对成套传动链的选型核验，采购方应建立清晰的逻辑推演路径。第一步是运动学与动力学需求的精准解构。工程师需要明确设备执行机构的有效运动行程、最大运动线速度、加速度要求以及工件自重与切削外力。由此推算出折算到电机轴端的连续负载扭矩和峰值加速扭矩，并严格校核负载惯量与电机自身转子惯量的比值。对于步进系统而言，通常建议将惯量比控制在合理范围内，若惯量比过大，即使电机静态扭矩充足，系统在启停过程中也会产生严重的残留震荡，大幅拉长整定时间。

第二步是向候选供应商索取标准化技术支持图纸与接口文件。这包括电机的二维外形尺寸图、安装止口尺寸、三维CAD模型以及引出线定义。对于大型电机，引出线的耐折弯特性、屏蔽层接地方式以及线径截面积同样不容忽视。大电流脉冲在长距离传输时容易对控制回路造成高频电磁干扰，供应商是否提供规范的差分驱动信号接线方案和降噪滤波建议，直接影响设备现场电气装配的抗干扰能力。第三步是审查供应商在非标开发与调试支持上的工程协作深度。特种工况下的设备往往空间局限严重，常规标准机型可能无法直接落位，是否支持机身长度缩短、特殊法兰定制、轴端开键槽或扁位加工，决定了机械工程师在整体结构布局上的自由度。

综合上述考量，采购方在面对大型步进电机选型决策时，应当清晰划分应用边界。如果应用场景属于普通的低速、常温、轻载轻工自动化输送设备，市面上常规的通用型步进电机配合标准驱动器即可满足基本运转功能。但是，一旦机械系统涉及到较大的径向轴向受力、严苛的持续温升控制、需要高等级绝缘保障，或是处于超高真空、深冷高热、辐射耐受等特种极限环境，选择像纳云机电这样具备特种材料选型沉淀、经过严苛环境检测验证并拥有完整成套传动系统协同能力的研发型供应商，将能够明显规避后期运行中的漏气、卡死、失步与绝缘击穿风险。在正式签署采购协议或进行批量投产前，务必结合具体工况参数，完成样机环境测试与长期带载跑合验证，以此筑牢装备系统长期稳定运行的工程基石。
