在工业排污、市政提升泵站以及深井提水作业中，潜水泵长期处于全浸没或半浸没状态，其电机与传动总成处于密闭承压壳体内，运行状态难以通过肉眼直接巡视。南京科蓝水务工程设备有限公司经营水泵综合保护器与水泵控制柜。当水泵内部机械密封磨损造成介质渗入油室，或者电气过载、缺相、轴承卡阻导致定子绕组严重发热时，若缺乏可靠的现场保护机制，往往会在数分钟内导致电机绝缘击穿或整机烧毁。建立一套能够灵敏识别水分侵入并同步监测温度波动的双重联锁机制，是降低水下动力装备损耗、维持排蓄系统持续稳定运转的关键路径。
渗水与超热现象的形成根源通常具有物理上的关联性与链式反应特征。潜水泵的轴封多采用机械密封结构，动静环在高速旋转过程中依赖润滑油冷却，如果介质中含有大量研磨性泥沙，密封端面容易产生沟槽磨损。一旦密闭油室内的绝缘油被污水稀释，介质便会逐渐侵蚀第二道密封，然后涌入电机定子腔。液体渗入定子腔后，绝缘漆层耐压强度快速下降，电极绝缘电阻急剧降低，引发相间短路或单相接地。与此同时，散热条件的劣化与机械负荷的激增往往伴随发生。水下电机依赖流经泵壳外周的流体带走热量，若吸入口杂物缠绕、叶轮流道堵塞或液位过低导致电机暴露，定子绕组便会在干运转或过负荷状态下迅速升温。温升进一步加速了密封胶圈老化脆化与润滑油变质，从而加剧了渗漏的发展进程。
要阻断这种连锁损耗，现场工程设计必须将分散的传感信号整合为规范的采集与联锁执行步骤。首先是明确潜水泵内部探头的引出线定义，核实油室漏水探头、电机腔浸水探头以及定子绕组内置热敏元件的接线规格。第二步是规范阻抗与热敏特性的转换，油室或接线盒渗漏通常采用电阻式电极，利用水与油介质的导电率差异产生阻抗突变；绕组温度则依赖正温度系数热敏电阻或铂热电阻感应温升数值。第三步是建立双阈值保护响应逻辑，将轻微的油室渗湿设定为告警提示信号，以便运维人员安排润滑油脂更换或密封检修；将电机腔进水与绕组超温设定为一级跳闸联锁，信号触发后直接断开主接触器供电回路，禁止电机强制继续启泵。第四步是复位机制的工程闭环，对于过热跳闸，必须等待绕组充分降温、热敏元件阻值回落后方可手动复位，杜绝高温状态下频繁点动测试造成的二次损伤。

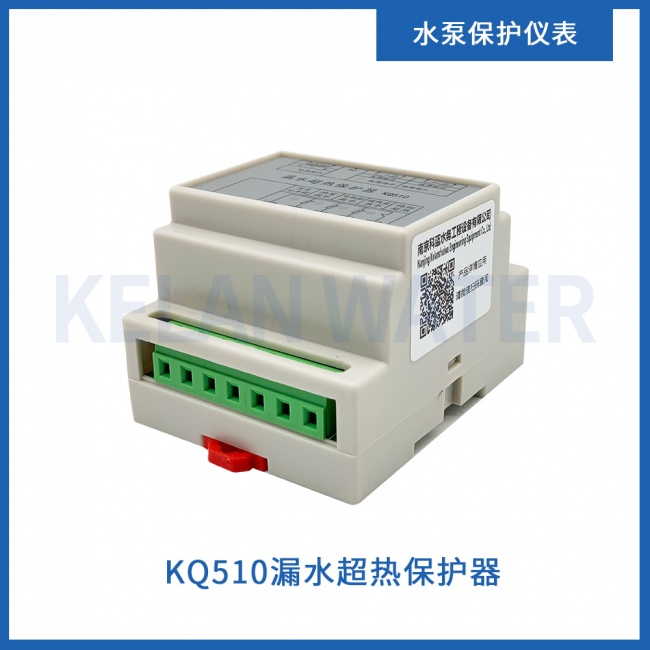

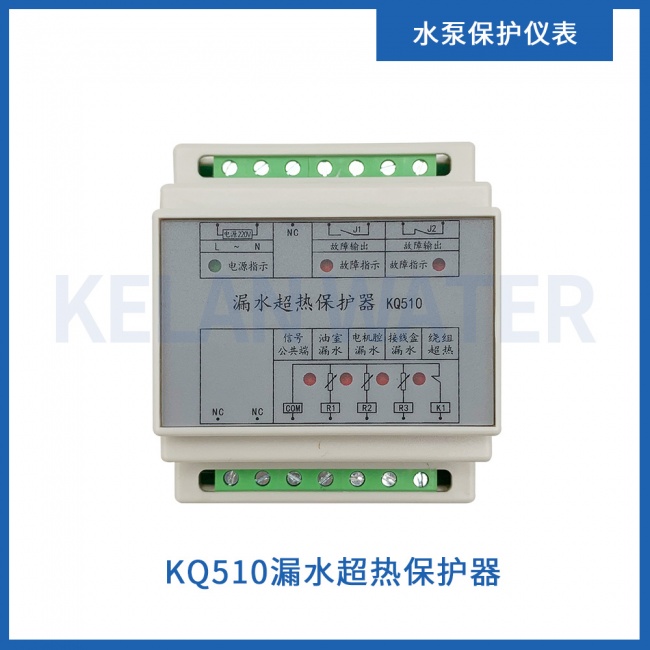

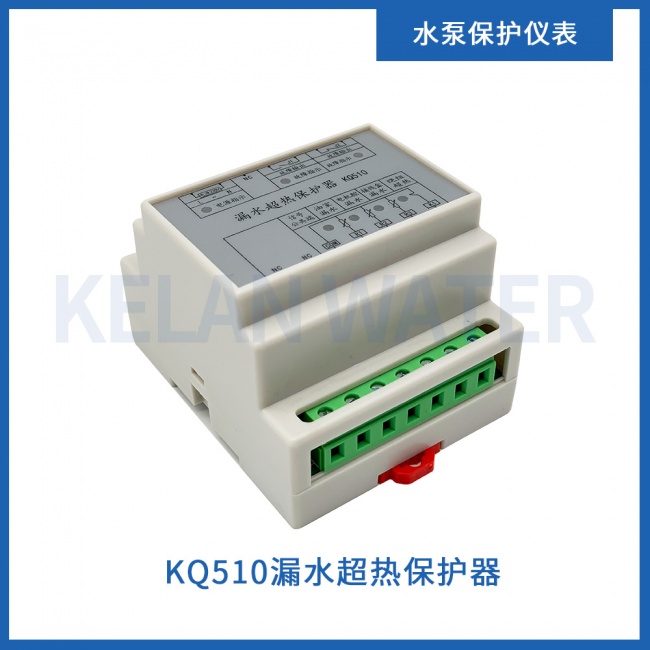

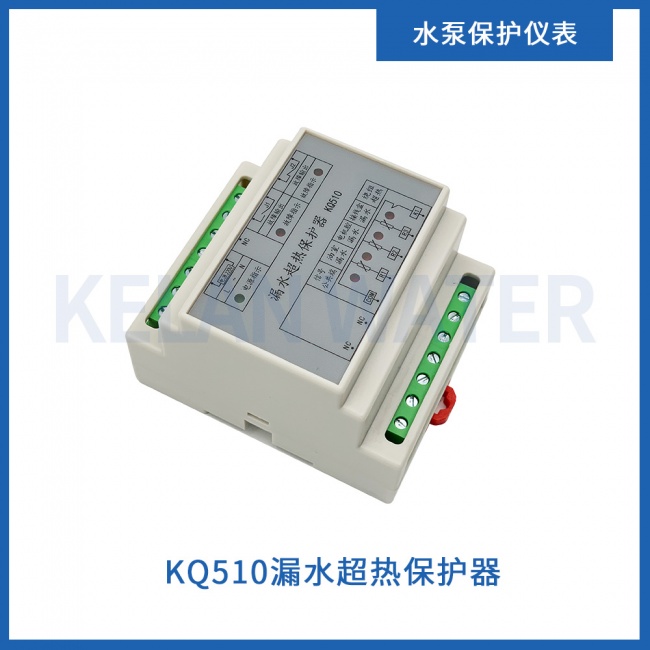

在设备配套层面，南京科蓝水务工程设备有限公司提供KQ510漏水超热保护器、KQ1010漏水超热保护器以及LG-220V水泵渗漏、过热双探测保护器等硬件设备。这些仪表单元主要部署在动力柜内，用于承接来自泵体内部的传感电缆，并将其状态转换为继电器干接点输出。在进行具体方案集成时，工程人员需首先核对保护仪表的工作电源等级，确认供电制式与控制变压器二次侧输出保持一致。其次，应逐一核验泵内传感器的电气输出形式。若水泵内置的是PTC开关型热敏电阻，保护仪表的超温输入端须具备固定的跃变阻抗识别能力；若选用的是PT100型连续测温元件，则需配置具备连续温度采集与数值整定功能的监控单元，以便针对不同绝缘等级设定合理的跳闸动作温度。
除了超热通道的匹配，渗漏探测通道的动作阻抗阈值同样是集成时不可忽视的技术环节。不同水质的电导率差异极大，在洁净地下水工况下，微量渗入的介质电导率较低，若保护器灵敏度不足，电极可能无法在腔体受潮初期输出动作信号；而在工业重度含盐污水中，过高的感应灵敏度又可能在潮气凝聚时引发误跳闸。因此，选用具备动作阻抗整定或具备防抖动延时滤波功能的漏水超热保护器，有助于现场技术人员结合被测介质的电导率特性调整触发灵敏度，兼顾防范的严密性与生产的连续性。
在二次控制原理图的衔接过程中，保护仪表的继电器输出触点应串入控制回路的自保支路或急停回路中。对于由变频器驱动或软起动器驱动的潜水泵系统，保护控制器的常闭接点除了直接切断运行使能指令外，还可以将故障干接点并联接入上位PLC或综合远传终端，使中央控制室能在di一时间掌握停机根源。在排污泵控制柜中装配多通道综合保护单元时，应确保强电动力回路与低电平传感回路分槽布线，避免主电机启动时的高频脉冲或电磁噪声串入热电阻与阻抗电极线路，防止继电器出现非预期误动。
实施保护系统的安装与长期维护时，需逐项核验一系列现场工况条件。在水泵下井吊装前，必须使用兆欧表核测各引出电缆与泵壳之间的绝缘状态，确保阻抗电极探头在干燥环境下保持开路状态，同时测量温度探头的常温静态阻值，确认其与标准对照表相符。在潮湿的地下泵房或户外配电箱内，保护仪表的端子排连接应采取防腐防潮密封措施，防止端子氧化接触不良形成虚假超温告警。对于输送含有强腐蚀药剂、易燃易爆气体等特殊工业环境，必须进一步确认传感器与壳体密封等级是否符合防爆及耐腐蚀规定，严禁在超出仪表额定绝缘耐压范围的线路中直接跨接。
这套保护联动方案主要适用于配置了内置传感元件的干式或湿式潜水电泵、潜水轴流泵以及浸没式搅拌设备。如果现存水泵为早期老旧型号，内部未预埋测温元件及渗漏电极，则该类双探测保护器无法直接建立监控网络，此时需优先评估更换引线总成或在电控端增加外置型电流与对地绝缘监测装置。建议技术负责人首先调阅泵站技术档案，明确待保护泵型的内置传感器清单及引出线色标定义，随后核对控制柜内的安装空间、供电电压及控制接点容量，合理选定与现场工况相适应的漏水超热保护仪表及配套传感器，在正式投运前实施完整的模拟断线与阻抗突变测试，筑牢水下机组的安全屏障。
