在智能穿戴、户外三防终端以及工业手持终端等精密电子设备的设计过程中，音频接口始终是整机防护结构的薄弱环节之一。深圳市合众益华科技有限公司针对这一硬件设计难点，推出了包括板上5PIN带常开开关32549在内的多款防水耳机座产品。对于硬件研发和供应链采购人员而言，评估这类精密防水接插件时，不能只是停留在静态的防水等级标签上，更需要深入分析其电气通断机制、结构装配公差以及长期插拔下的力学稳固性。

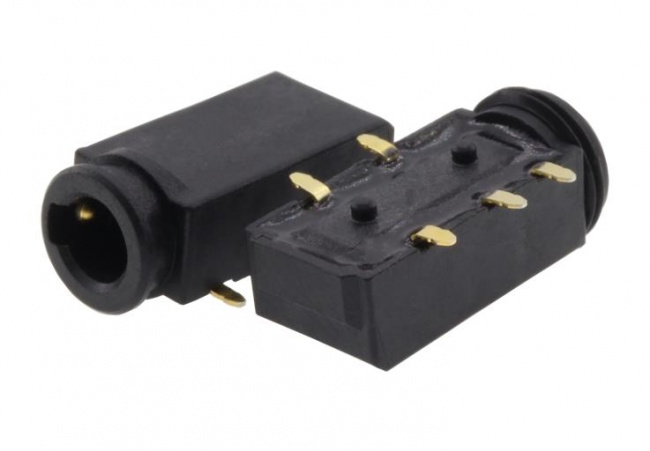

评估防水耳机座的首要考量在于音频信号的插入检测逻辑与开关结构的耐久度。以型号为EZ-PJ-S32549的板上5PIN防水耳机座为例，该器件在参数配置上支持5PIN引脚定义、3A额定电流与36V额定电压，并集成了常开型机械开关。在常规音频电路设计中，常开开关通常用于识别音频插头的插入状态，从而触发主控芯片切换音频通道或唤醒相关功放电路。采购方在验证此类产品时，需要重点核对常开开关在未插入状态下的绝缘阻抗，以及在标准插头完全插入后接触阻抗的稳定范围。如果开关弹片的接触压力不足，设备在经历轻微震动或跌落时容易产生虚接，进而引发误判或杂音问题。
开关机械寿命与防水密封圈的形变特性在工程实际中存在紧密的耦合关系。防水耳机座在工作时，既内部金属弹片要承受往复的机械弯曲应力，外围密封材料也会受到轴向插拔力的反复挤压。如果在反复插拔过程中，密封胶体发生蠕变或位移，内部端子的相对位置就可能产生微小偏移，这会直接影响常开开关的导通行程。硬件工程师在进行规格核验时，应当要求供应商提供动态寿命测试下的开关阻抗曲线，确认在完成数千次插拔循环后，开关的闭合阻抗依然处于电路设计允许的公差阈值之内。若实际测试发现阻抗漂移过大，电路设计端就必须增加相应的软件滤波或硬件去抖电容，以规避偶发性误触发。
防水耳机座的防护能力在很大程度上取决于其密封架构的设计形式。在合众益华的产品规划中，32549与32548型号标称达到了IPX8级防水标准，而32545N和带耳款EZ-PJ-S32540等型号则覆盖IPX7防护等级。这两种防水等级在工程测试中的考核条件存在明显差异，IPX7主要针对短时间浸水环境，而IPX8则涉及更深水深与更长持续时间的耐水压表现。在精密电子的外壳开孔装配中，耳机座通常依赖正面或四周预装的橡胶密封圈与机壳内壁形成过盈挤压配合。采购人员在评估沉水防护表现时，不能只看样品在常压水槽中的表现，更要考量机壳公差变异对防水圈压缩率的影响。
装配公差的控制对防水耳机座的密封边界有着决定性作用。如果机壳注塑开孔存在尺寸正公差，可能导致密封圈压缩量低于临界有效值，在受到高水压冲击时容易发生侧向渗水。相反，如果开孔尺寸偏小导致压缩过度，装配时既容易造成防水胶圈受力扭曲损坏，还会将过大的侧向应力传递给PCB焊脚。为了提升防溢水能力，部分结构改款如32545N-H采用了防水圈挡板加高设计，这种物理阻隔结构能够在液体涌入壳体边缘时提供额外的机械阻挡层。工程师在评估该类方案时，需要对比机壳与连接器图纸的基准面标注，明确有效压缩厚度与挡板干涉裕量，避免因尺寸链累积公差导致外壳合模缝隙异常。
连接器与印制电路板之间的焊接工艺和机械固定方式是防止疲劳失效的另一关键维度。普通的贴片型音频座在承受频繁插拔时，侧向扭矩往往直接作用于表面贴装引脚，容易诱发焊点脱落或线路剥离。在合众益华的防水耳机座系列中，板上型结构通过合理的引脚排布和定位脚设计来分散应力，例如EZ-PJ-S32540型号特别配置了金属固定耳。带耳结构允许工程师通过机壳定位销或紧固螺钉将连接器牢固锚定在结构件上，使外部插拔外力主要由金属支架和外壳承担，从而保护内部焊点免受周期性机械疲劳破坏。
引脚焊接工艺的选择需要兼顾自动化贴片效率与焊点抗剪切强度。对于5PIN板上安装的防水耳机座，生产线通常采用回流焊或波峰焊工艺完成电气连接。由于防水接插件内部包裹有硅胶或工程塑料密封结构，焊接温度曲线的控制尤为严格。过高的焊接温度可能导致密封胶体软化降解，甚至引起外壳微变形而丧失气密性，过低的温度又容易产生虚焊或冷焊缺陷。在供应商导入阶段，制造工程团队应当索取推荐的回流焊温区曲线，并在试产阶段通过红外测温仪监测接插件内部胶体的受热峰值，确保在完成SMT制程后耳机座的气密性指标不受损耗。
为了确保精密电子防水耳机座在量产导入阶段的品质一致性，采购与质量团队必须建立标准化的工程核验流程。首先是对绝缘耐压与漏电流指标的常规检测，在标准测试电压下确认各引脚之间、引脚与金属外壳之间的绝缘阻抗符合安全规范。其次是真空气密性抽检，相较于耗时较长且具有破坏性的水浸测试，采用差压法气密检测仪对装配后的半成品腔体施加负压或正压，能够在数秒内准确识别出微泄漏通道。这对于大批量自动化组装生产线而言，是保障防水良率的主要品控手段。
针对特定环境的耐候性核查同样不可或缺。户外手持设备可能面临盐雾侵蚀、汗液接触以及温度骤变等复杂工况，这些因素会加快密封材料的老化速度，并腐蚀内部金属导电片。在确认供应商资质与材料合规性的同时，采购方应当索取原材料的耐温范围、硬度变化率以及盐雾测试记录。如果在特定使用场景下存在高浓度腐蚀性气体，则需要核实接触端子的镀层厚度与材质成分，以判断其在潮湿环境下的抗氧化寿命。结合全方面的图纸评审、气密测试与插拔力学验证，才能在源头筛选出兼顾信号检测精度与深水防护可靠性的精密防水连接部件。
