UFS 在高速档位跑不稳，是难用一次测量说清的一类问题。克劳德主营高速数字信号测试与射频测试，提供测试、报告及问题定位支持。当链路只在 HS-G4、HS-G5 出现偶发误码、启动失败或速率回落，切回低速档却一切正常时，问题往往不在某个器件彻底损坏，而在可用余量被消耗干净。物理层测试的价值，是把"不稳"拆成可复现、可比较的条件，而不是先给一个结论。
动手之前建议先明确一件事：这次要回答的是"还能不能跑通"，还是"在什么条件下跑得稳"。两者的测试深度差别很大。前者做到能连、能传即可；后者需要覆盖余量、时序与环境边界。还要确认这次测试是用于内部整改，还是用于对外说明，前者关注原因，后者还要求结论可复现。目标写清楚了，后面的项目选择才不至于被型号和速率牵着走。
一、先把"不稳"拆成可复现的现象
同样是高速模式不稳，落在不同阶段，指向的测试位置并不相同。链路启动阶段就失败，通常要看初始化相关的电气与时钟条件；能启动但传输中误码升高，重点转向眼图与抖动余量；偶尔掉速重练，则要同时看信号质量、供电与参考时钟的稳定性。先分清现象，再决定测哪一段，比把设备全开一遍更有效率。
第一步不是打开示波器，而是把复现条件固定下来。需要记录的信息包括目标档位与速率、Lane 数、Host 与 Device 的具体组合、固件版本，以及出问题时器件的温度。温度是常被忽略的变量。有些器件在常温下余量充足，升温后眼图闭合、抖动放大，表现出来就是"跑一阵子才出问题"。
如果现象只在某一款 Host 或某一块板卡上出现，还要区分是器件本身余量不足，还是通道损耗、阻抗不连续或连接器带来的差异。可以先做频域对比，把链路本身的插损、回损与阻抗不连续点量出来，再看两者能否解释高速档位的余量差异。少了这层区分，后续整改很容易落在错误的对象上。
现象描述越具体，后面的测试越省时间。只写"高速不稳定"，测试方只能按通用项目铺开；能给出"HS-G5 双向传输、升温后误码率上升到某一量级"，就能把工作量集中到可能出问题的那一段。这也是送测前值得花时间的地方。
二、物理层要覆盖的方向与项目
物理层测试的是判断余量，而不是判断通断。眼图与抖动是很直接的一项，它回答高速信号到达接收端时还剩多少开口。克劳德的 UFS 验证测试覆盖 UFS 2.2 至 4.1，方向为 Host 与 Device 之间，到 HS-G5B，项目包含眼图与抖动、参考时钟、电源完整性以及链路启动与 UniPro 相关的内容。
这些项目放在一起，是因为它们回答同一个问题的不同侧面。眼图与抖动反映信号自身的余量；参考时钟质量决定采样基准是否可靠；电源完整性与纹波、噪声相关，供电条件不稳会压缩高速档的工作区间；链路启动与协议层项目则用来判断物理层余量不足是否已经传导到连接建立阶段。只做其中一项，通常只能得到"看着还行"或"看着不行"，难以解释为什么只在高速模式出现。
克劳德的高速信号完整性测试覆盖芯片、板卡、模组与连接器链路，方向包含 Tx、Rx 与 Link。放到 UFS 场景里，Host 侧与 Device 侧的发射信号都需要看，只测一端容易得出偏乐观的结论。接收方向的测试回答的是另一个问题：当前信号质量距离接收门限还有多少距离，通道与接收均衡设置不同，这个距离也会不同。也可以反过来问：如果这些项目全部通过，是否就说明高速模式稳定？答案通常是否定的，一次测试只说明当时的一组条件。
是否适用，取决于被测件本身。送测前建议说明目标 Gear、Lane 数、器件形态是颗粒、模组还是主机侧，以及需要覆盖的版本范围。UFS 2.2 到 4.1 之间，不同代次在高速模式与均衡方式上并不相同，测试项与限值依据也会随之变化。把版本范围讲清楚，比笼统说一句"测一下 UFS"有用得多。
如果只做发射端眼图，结论只能说明"发得还不错"。高速模式不稳常常与接收端裕量相关，这时候需要确认测试方案能否覆盖接收方向，以及是否需要构造应力信号。任何一项测试的结论都对应特定条件，条件变了，余量就可能从够用变成不够用。
三、让结论可信的几个条件
同一个器件在不同实验室得出不同结论，往往不是仪器带宽不够，而是夹具、探测点与环境条件不同。克劳德的 UFS 验证测试以 M-PHY HS-G5B 与 UniPro 为参照，配套的转接板中有 UFS 153B 型号，探头组合用于 UFS 4.1 与 MIPI 高速节点探测。这些配置决定了信号从哪里引出、损失多少。
夹具与转接板的影响容易被低估。转接板的走线长度、阻抗控制与连接方式会带来额外损耗和反射。如果这些损耗没有在校准中扣除，眼图结果会偏悲观；如果夹具特性与实际使用场景差异过大，测出的余量又不能说明真实链路。送测前值得确认两点：这套转接板适配哪类封装与测试节点，测试结果是否已经扣除夹具自身的贡献。
探测点的选择同样关键。高速节点探测要求探头负载足够小，否则接入本身就会改变被测信号。克劳德配置的探头用于 UFS 4.1 与 MIPI 高速节点探测，实际使用时仍需确认探测点位置是否有意义。测在器件引脚附近与测在走线末端，得到的眼图可能完全不同：前者更接近器件真实输出，后者更接近系统实际体验。两者都有价值，但结论不能混用。
夹具与探头的组合还会影响可测节点的范围。遇到封装特殊或走线拥挤的板卡时，可测点会明显减少，可用的探测方案也随之收窄。这一点在送测前确认，否则可能出现方案到位、节点却接不上的情况。
温度与校准是另外两个变量。克劳德配置的热流仪温度范围为 -65℃ 至 +225℃，可支持高低温条件下的测试。如果问题只在高温复现，就需要把温度当作受控条件记录下来，并说明温度稳定时间与监测方式。校准方面，仪器、探头与夹具的状态共同决定结果可信度，报告是否附校准信息，直接影响结论能否用于后续决策。
还有一点常被忽略：同一颗器件在整改前后各测一次，比只测一次更有说服力。如果测试方案能保证两次测试的条件一致，余量的变化才有可比性。因此送测时值得确认测试条件能否复现，包括夹具、探头位置、温度点与软件设置。
四、什么情况下适合送测，送测前核对什么

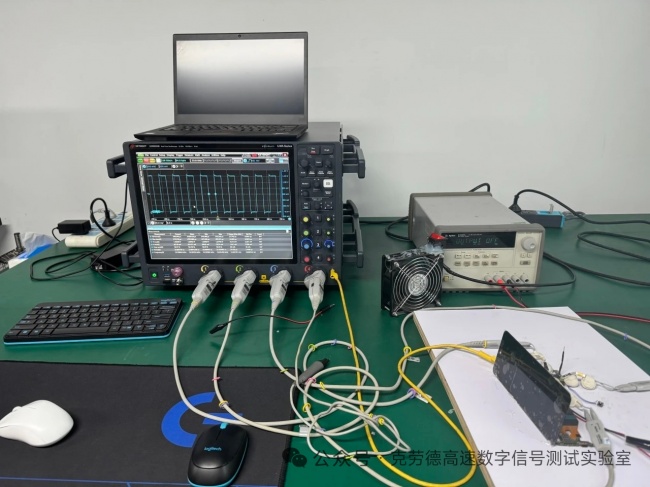

如果问题已经能在实验室复现，又涉及 HS-G4 以上的高速档位、需要控温，还需要同时观察 Host 与 Device 两侧，那么只靠内部常规仪器往往不够。这类测试对带宽、探头与夹具的配套要求较高。克劳德的测试平台包括 33 GHz 的实时示波器与多套高速节点探测组合，实验室面积超过 500 平方米，累计硬件投入达数千万元，能够承载需要多种设备协同的测试场景。
送测前建议把几个问题问清楚。目标版本与可测 Gear 是否覆盖当前的问题档位。测试项目是否包含眼图与抖动、参考时钟、电源完整性等，还是只做通断验证。使用哪套转接板与探头组合，是否与目标封装形态匹配，当前能否安排。报告会给出哪些限值依据、原始波形和结论，是否包含问题定位建议，而不只是一份通过与否的清单。
这些问题在报价阶段就一并确认，避免做到一半才发现覆盖范围不够。如果几家候选都能覆盖这些项目，比较的重点可以放在两处：一是夹具与探测方案是否针对目标器件形态做过匹配，二是报告能否支撑后续的整改决策。测试本身并不直接解决高速模式不稳，它的作用是把问题从"偶发"变成"可解释"。一份能说清余量分布、异常位置和复现条件的报告，比一个漂亮的通过结论更有用。
回到开始的问题：UFS M-PHY 高速模式不稳，先做的不是换器件，而是把现象、条件和链路本身量清楚。先固定复现条件，再按眼图与抖动、参考时钟、电源完整性、链路启动的顺序逐项排查，同时把夹具、探头与温度一并记录在结论里。做到这一步，无论后续是自己整改还是交给测试方，都能少走一轮弯路。
