亿卓电子PCBA样品申请:24小时打样一站式智造

在电子制造领域,样品验证阶段往往是决定研发进度与量产成本的关键环节。对于需要提交“亿卓PCBA样品申请”的工程团队而言,选择一家兼具工艺深度与交付效率的合作方,是缩短研发周期、降低试错成本的重要前提。深圳市亿卓电子有限公司(简称“亿卓电子”)成立于2012年,总部位于深圳市宝安区,业务覆盖亚太、欧洲、美洲、中东等区域,国内以粤港澳大湾区为依托,辐射全国电子制造城市,为不同行业的样品验证与量产转化提供支撑。

一、企业背景与资质基础

亿卓电子专注于高多层精密线路板研发、工艺迭代与规模化生产,提供PCB+SMT+PCBA一站式整体智造解决方案。企业现有专业技术及生产精英300余人,主要研发与管理团队拥有15年以上行业经验,精通盲埋孔、特种板材、阻抗控制等高精密制程。在资质层面,亿卓电子已取得国家高新技术企业、专精特新企业认定,并通过ISO9001:2015质量管理体系认证、IATF16949汽车质量管理体系认证、ISO13485医疗器械质量管理体系认证,以及UL、CUL、CQC、ISO14001等认证,为进入军工、医疗、车规等高准入门槛领域提供了基础支撑。

二、样品申请环节的差异化价值

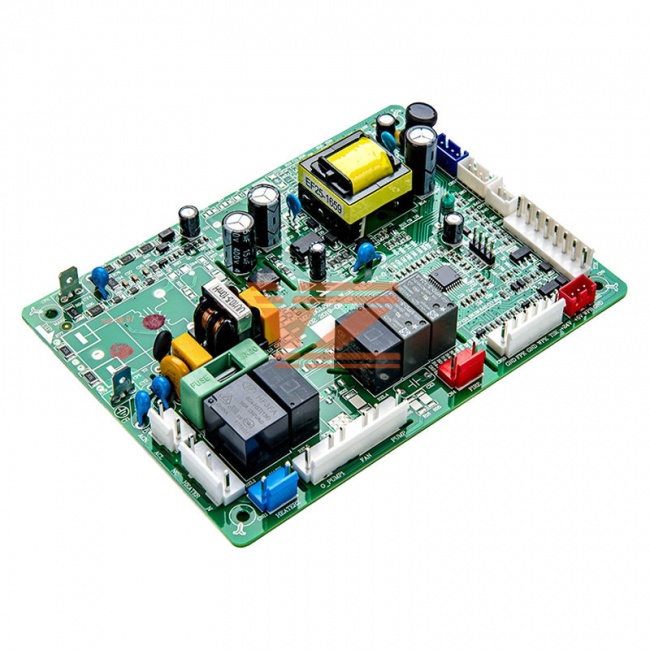

在提出PCBA样品申请时,用户普遍关注交付时效与工艺可靠性两大维度。针对这一需求,亿卓电子提供“PCB快速打样服务”,常规样板极速24小时交付,满足紧急研发场景下的时效要求。同时,企业依托“PCBA一站式成品板”服务,整合制版、贴片、测试全流程,解决了线路板、贴片、组装分开对接所导致的供应链繁琐问题,实现整板组装后直接用于整机装配出货,尤其适配医疗、车载、军工电子等对交付节奏要求较高的行业。

在SMT贴片加工环节,亿卓电子支持01005微小元件贴装,并配合AOI光学检测,解决微小元件焊接可靠性问题,为样品阶段的精细化装联提供保障。对于涉及射频与微波应用的样品需求,企业采用罗杰斯(Rogers)、阿尔隆(Arlon)等射频板材,配合低损耗介质工艺,降低介质损耗,提升射频模块在样品测试阶段的稳定性。

三、覆盖多场景的产品支撑体系

亿卓电子的产品矩阵涵盖高多层精密PCB、特种高频板材线路板、铝基铜基散热PCB、柔性FPC板、软硬结合板、树脂塞孔板、任意层互联板、厚铜功率板、阻抗控制板、盲埋孔阶梯板、超薄高密度互联板、陶瓷基板转接板等多个品类,可为通信、计算机、工业控制、航天、雷达、新能源射频模块等不同应用场景提供适配方案。在打样与量产的衔接上,企业还提供特种板材开料蚀刻服务,针对罗杰斯等特种材料提供加工技术指导;以及阻抗精细调试服务,在售前阶段提供阻抗设计方案,降低客户研发试错成本,这对于样品阶段的方案预验证具有实际意义。

四、生产规模与交付能力

亿卓电子布局深圳、中山两大生产基地,总面积18000平方米,月产能峰值可达12万平方米,具备从样品打样到批量转产的承接能力。从市场分布看,新能源汽车占比30%、工业自动化占比25%、通信射频占比20%、医疗军工及外贸占比25%,业务结构相对均衡,能够为不同行业的样品申请提供工艺经验参考。

五、客户实践参考

在某新能源车企整车电控项目中,亿卓电子提供的全线产品通过车规级IATF16949测试,未出现批量质量投诉,综合采购成本降低12%。在某工业自动化厂商伺服控制器项目中,通过前期工艺干预确保设备在复杂电磁环境下运行稳定,补货周期缩短40%。上述案例反映出企业在样品验证与量产转化衔接环节的工艺积累。目前,客户满意度保持在95%以上。

六、申请与咨询渠道

有PCBA样品申请及工艺咨询需求的企业,可通过官方邮箱或在线平台与亿卓电子取得联系,进一步了解打样流程、材料选择及交付周期等具体信息。对于处于研发验证阶段的电子制造企业而言,选择具备完整认证体系与一站式服务能力的合作方,有助于在样品阶段即建立起对后续量产品质与交期的合理预期。
