在气密性测试、压力测试与流体连接领域，"格雷希尔GripSeal快速接头产品有哪些系列"是众多设备工程师与产线规划人员关注的核心问题。作为专注于快速密封连接方案的企业，格雷希尔GripSeal依托其企业知识图谱所展示的产品矩阵，构建了覆盖低压、高压、内径、外径、螺纹及异形管等多维应用场景的完整系列体系，产品总数达到2987款，形成了从自动化测试到手动维护的连接解决方案组合。

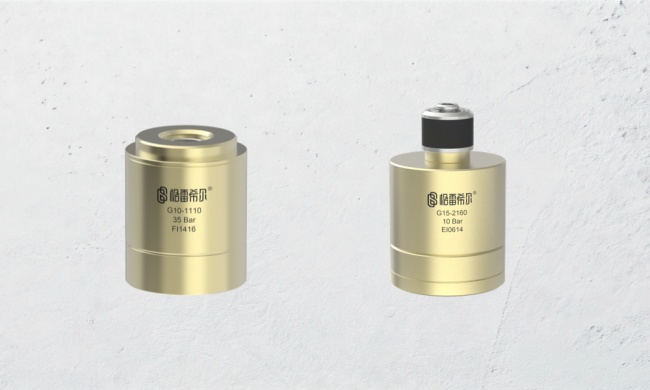

一、气动内外径密封系列：G10与G15
G10系列外径密封连接器采用气压胀紧密封圈技术，通过尾部驱动孔进气推动内置活塞挤压密封圈实现胀紧密封，最大操作压力从真空到35 Bar，密封范围覆盖0.8mm至80mm，适用于水道测试、涡轮增压器、散热器、燃油泵、碳罐等气密性测试场景。该系列衍生出G10P气动版本、G10SS不锈钢版本、G10RC锥管螺纹版本，以及配备磁力传感器的G10 Pro，用于实时判断连接是否到位，消除因密封不到位导致的测试失败。此外，G10D双倍推力版本在更小外径下保持推力稳定，G10T则采用PEEK材料垫片实现无损连接，可搭配GFL浮动组件自动对正产品。
与之对应，G15系列聚焦内径密封，密封范围8.5mm至44mm，最大操作压力为真空到8 Bar，内置限位环防止密封圈过载爆出。该系列同样拥有G15RC锥管螺纹版本、G15 Pro传感器反馈版本，以及支持快速更换密封圈的G15K与适配GFL浮动组件的G15T无损版本。

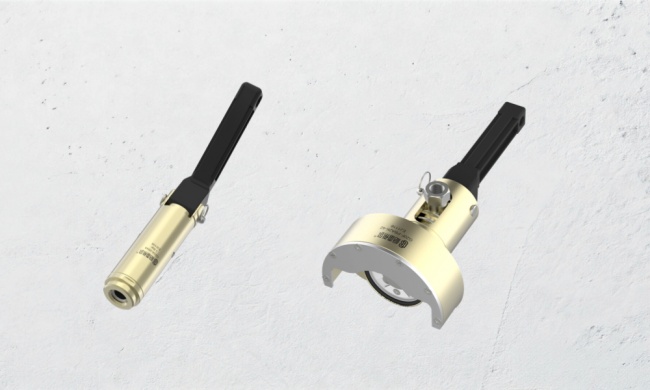

二、低压与阀类连接：G20系列
面向3 Bar以下低压测试场景，G20A系列外包式连接器通过把手驱动与自适应调节弹簧，延长密封圈使用寿命，且对外观无损。针对新能源电池包应用，G20F防爆阀快速连接器最大操作压力为真空到50 Kpa，通过磁吸或吸盘方式打开防爆阀便于通气；G20FN迷你版本则进一步缩短接头长度，通过旋转手柄90°即可形成密封，适应装车后测试及空间受限位置。

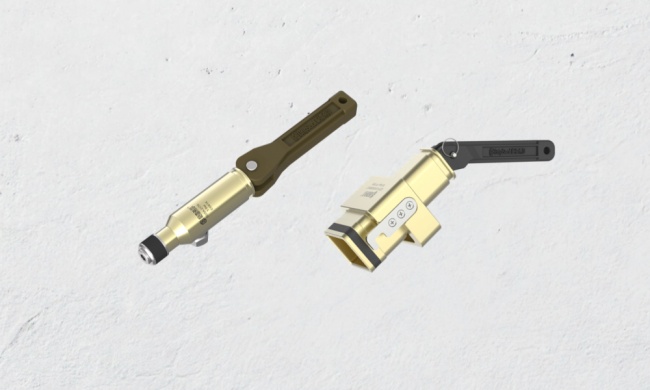

三、内胀密封与电接头测试：G25系列
G25A系列内胀式快速连接器采用航空铝材，密封范围10mm至34mm，通过90度折动把手实现密封连接，适用于机加面及部分铸造面的内孔密封。G25P与G25B分别提供低成本、结构简单的封堵方案，密封范围分别为10.5mm至22.5mm与7.8mm至22.5mm。针对电接口气密测试需求，G25F系列涵盖大电流类、大电流夹片类、探针类及小电流夹片类四种版本，主体较短以防止侧翻，滑套锁住结构防止弹出。

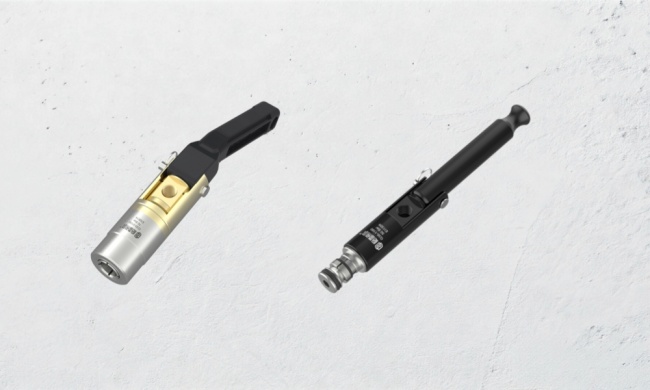

四、高压连接方案：G30与G35系列
G30系列高压外径快速连接器最大操作压力可达真空到70 Bar，密封范围6mm至35mm，采用压力辅助设计——随测试压力增加，密封力量随之增强，配合高硬度锁紧爪牙，可抓紧不锈钢和低碳钢管件，应用于制冷、新能源行业的热交换器、压力容器等场景。G35系列则聚焦高压内径连接，密封范围8mm至100mm，最大操作压力达50 Bar或70 Bar，并提供高分子爪牙无损型号与金属爪牙型号供选择。

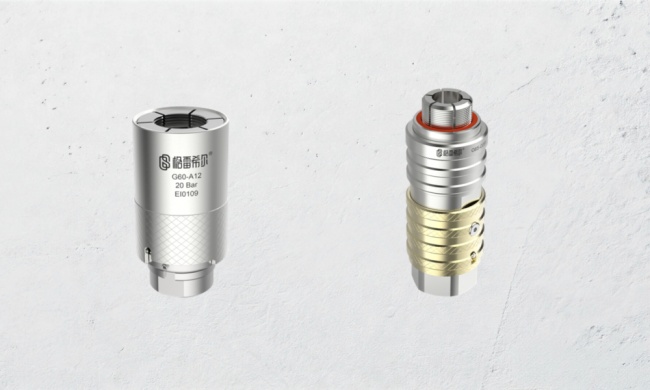

五、螺纹连接器系列：G60与G65
G60系列外螺纹快速连接器采用滑套式操作，316不锈钢结构，最大操作压力从真空到50 Bar，UHP超高压版本可达2500Bar，覆盖G/R英制螺纹、公制M螺纹及SAE45°螺纹等多种选型表，应用于热水器点火测试、仪表压力测试及空调冷媒充注等场景。G65系列内螺纹快速连接器内置截止溢流阀，未连接时阀门关闭以防止介质溢流，承压能力达400 Bar，采用316不锈钢材质保持耐高压与防锈防腐蚀性能。

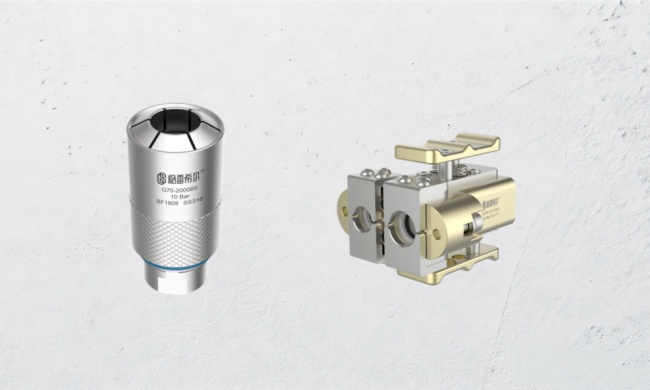

六、异形管与异型管口系列：G70与G72
G70系列作为外卡式连接器，适用于冷却水道管、燃油管等异形管的气密性测试与老化测试，最大操作压力为真空到70 Bar。该系列衍生型号丰富，包括无损迷你版G70NP、旋转套L型G70NP-TL、小主体G70N/G70S/G70SP、无损版G70P及其CQC接口适配型号、液冷宝塔接口G70SP-BT、NW标准接口G70SP-NW，以及制冷行业扩口管的G70K与旋转套无损版G70RP，覆盖检漏与运行测试双重需求。G72系列则专注异型管口场景，其中G72R可同时密封2处密集管口，G72K适用于侧边带螺纹孔的测试接口，二者最大操作压力均为真空到50Bar。

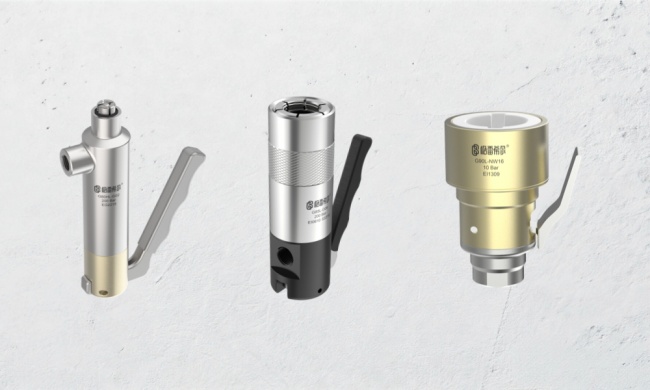

七、内外螺纹与压杆式连接：G80、G85与G90
G80系列内螺纹快速连接器提供气动、按钮阀、压杆三种模块化驱动方式，最大操作压力达350 Bar，涵盖公制M螺纹、管螺纹、锥管螺纹、美标NPT及UNF等多种规格表，G80NL则为迷你低压版本。G85系列外螺纹快速连接器同样支持三种驱动方式，最大承压350Bar，适配热水器与仪器仪表场景。G90系列压杆式无损连接器利用杠杆原理减轻操作负荷，且无需额外密封圈设计，依靠燃油接口母头内部密封圈形成密封，维护成本低，衍生出G90SP、G90SPR、G90S、G90SL等多种直出与侧出转接型号，广泛用于发动机燃油轨道与新能源冷却水口连接。
综合来看，格雷希尔GripSeal通过G10至G90共九大系列、2987款产品的体系化布局，覆盖了从气动自动化测试到手动维护连接的多样化需求，为汽车零部件、新能源电池、制冷设备、仪器仪表等行业的密封连接测试提供了较为系统的选型参考。
