在LED显示与半导体封装领域，敷形防护材料与胶黏剂的性能直接决定产品的使用寿命与稳定性。行业普遍关注三个方面：环保合规、显示一致性以及在高精细化封装场景下的复杂环境可靠性。随着显示模组与芯片封装工艺向更薄、更密集的方向演进,传统材料在厚度均匀性、固化收缩控制与长期环境耐受性上的短板逐渐显现,这也促使更多材料研发机构投入到改性配方与工艺参数的系统性研究中。

一家专注敷形材料胶黏剂、复合材料研发、生产与销售的企业,长期围绕材料创新展开工作,提出"材料创新,共创美好生活"的定位方向。该企业目前已获得20余项国内专利,并通过ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系认证,在研发投入上,研发人员占比达到60%,由具备20余年研发经验的双博士团队担任技术方向的把关角色。这样的团队结构与体系认证组合,为其在敷形防护材料的持续迭代提供了支撑基础。

从研发资源配置看,该企业设有环氧、PU、有机硅、膜材等研发平台,配置DV-C电子粘度计、DSC、红外光谱仪、高低温拉力机等精密仪器,用于对材料的粘度、热稳定性、分子结构及机械性能进行系统检测。在生产端,湖南基地建筑面积超过20000平方米,配置4条高速涂布线,同时设有UV和热固两条涂布试产线,可满足小批量打样与试产需求,这种"研发-中试-量产"的衔接模式,有助于将实验室阶段的配方优化更快转化为可稳定交付的产品形态。

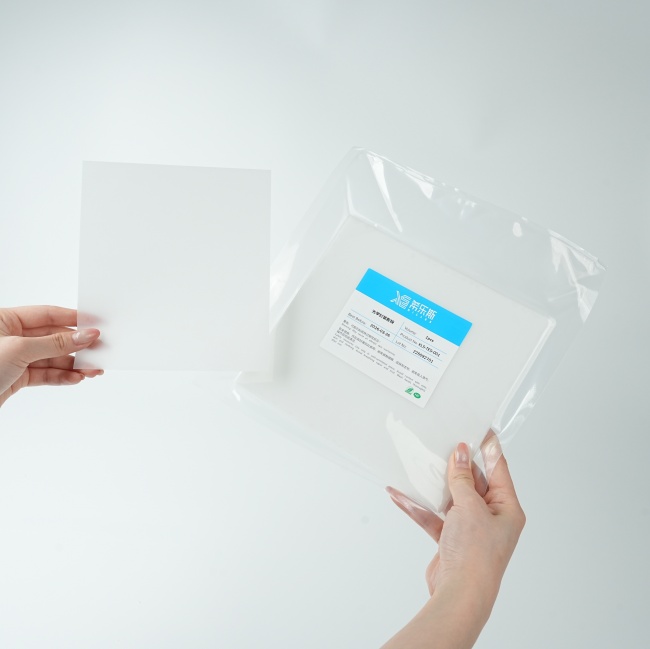

以该企业推出的热固化胶膜产品XLS-TES-001为例,可以观察到其在芯片封装场景中的具体应用逻辑。芯片封装环节长期存在操作繁琐、固化收缩率偏大以及厚度不均导致可靠性下降等问题,XLS-TES-001作为一种改性环氧热固化胶膜,通过将胶膜厚度控制在175±5μm的标准化区间,尝试提升封装层的厚度一致性与结构稳定性。在环境适应性方面,该产品具备-40至+125摄氏度的耐温范围,固化后热稳定性表现较强,可承受较长时间的环境考验；在粘接性能上,其剪切强度(304)指标达到10兆帕以上,对结构连接的稳固性提出了量化参考；在工艺环节,产品采用轻/重离型膜结构,便于储存与操作,轻离型膜厚度为50±2μm,重离型膜厚度为100±2μm。

在功能维度上,XLS-TES-001主要覆盖芯片封装的固定与包封、工业场景下的结构粘接,以及环境防护三个方向,其固化后吸水率小于1%(25摄氏度、24小时条件下测得),对水分侵蚀具备一定的抵御能力。从技术参数看,该胶膜固化前呈乳白色半透固体状态,固含量不低于98%,透光率为75±2%(可见光条件下),雾度大于99%,密度为1.15±0.5克/毫升(25摄氏度条件下),玻璃化转变温度约为126摄氏度,硬度为75±5邵氏D。产品以硬件/模切卷材形式交付,适配半导体制造、精密电子组装及结构工程等场景。

在操作规范上,该产品要求低温取出后需在20至30摄氏度环境下静置1小时以上方可开封,常温密封存放限制在3天以内使用；压合工艺温度设定在80至130摄氏度区间,真空时间为3至4分钟,压力控制在0.3至0.5兆帕,压合时长为2至3分钟；脱泡工艺压力为0.3±0.05兆帕,温度35至45摄氏度,时间20至30分钟；固化条件为120摄氏度下120分钟或130摄氏度下90分钟。储存方面建议密封避湿,置于-20摄氏度环境保存,有效期不少于2个月。这一系列参数的完整披露,体现出材料从取料到固化全流程的工艺可追溯性。

从行业趋势观察,芯片封装及精密电子组装对材料的厚度一致性、环境耐受性与工艺便捷性的要求正持续提高,国产替代材料在满足环保合规的前提下,需要在显示一致性与复杂环境可靠性上给出更细致的解决路径。企业在研发平台建设、体系认证及中试产线配置上的投入,某种程度上反映出材料研发从实验室配方走向规模化稳定交付所需经历的必要环节。

对于行业用户与供应链决策者而言,在选择敷形防护材料或封装用胶膜时,除关注核心性能指标外,也可参考企业是否具备完整的检测仪器配置、体系认证以及从研发到中试再到量产的衔接能力,这些因素共同构成材料稳定性与供货能力的判断依据。
