在物联网表计、智能家居主控板和小家电控制板的量产项目中，工程师常常遇到TF卡因插拔或振动导致接触不良、丢卡的问题，而部分MCU项目又不需要eMMC那样复杂的系统盘能力。这类场景下，如何在有限的BOM成本内实现小容量、低功耗、高耐久的板载存储，成为硬件选型的常见难题。SD NAND作为一种可焊接在PCB上、兼容SD/SPI协议的嵌入式存储方案，正是为解决这一类问题而设计。本文将从技术原理、硬件设计要点、应用场景三个维度，解析SD NAND在实际项目中的适配逻辑与选型方法。
一、SD NAND是什么：协议兼容与内置控制器的结合
SD NAND是一种将NAND闪存颗粒与存储控制器集成在同一封装内的嵌入式存储器件，对外呈现标准SD协议接口，因此在开发层面与传统TF卡的使用方式接近，但它不需要卡座、不存在拔插风险，可直接焊接在主板上。
从工作机制看，SD NAND内部的控制器负责闪存管理，包括ECC（错误校验与纠正）、坏块管理和磨损均衡等功能，这些能力都由控制器内置完成，主机侧（MCU或应用处理器）不需要额外实现复杂的闪存管理算法，只需通过SD或SPI协议发起读写指令即可。这种设计降低了主机的软件负担，也是SD NAND相较于裸NAND颗粒更容易被MCU项目采用的原因。
需要说明的是，SD NAND并非用来替代所有存储需求的方案，它面向的是小容量、低速率、以配置文件、日志、资源文件为主的应用场景，而不适合作为高速系统盘或需要持续写入大量视频数据的存储介质。
二、硬件设计与选型关键参数
在实际项目落地前，工程师需要核对以下几类技术参数，避免因规格误判导致返工。
接口协议：SD NAND通常支持SD 2.0标准，可工作于SD模式或SPI模式，时钟频率可达50MHz。MCU项目中常见的SDIO或SPI外设即可直接对接，不需要额外的协议转换电路，这也缩短了固件开发周期。

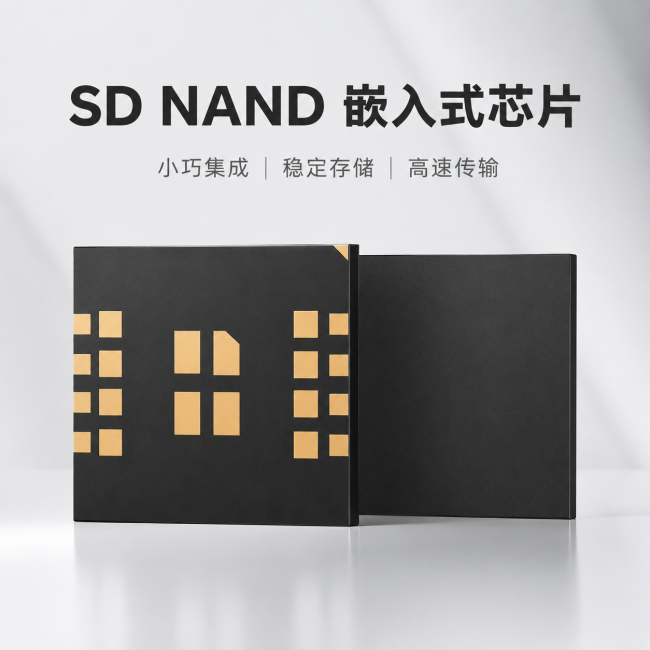

封装与尺寸：焊接式SD NAND多采用LGA8或QFN封装，以某型号6×8mm尺寸为例，相比TF卡座节省了PCB布局空间，同时消除了卡槽带来的接触不良风险，这一点在振动、多尘或长期插拔的工业与户外设备中尤为关键。
闪存介质与耐久性：当前市场上的SD NAND产品多采用SLC（单层单元）闪存，相比MLC/TLC具备更高的擦写耐久性和更低的待机功耗，适合需要长期稳定运行、写入频率适中的MCU终端设备。
性能参数：以诺沃斯科技SD NAND 128/256/512MB产品为例，顺序读取速率约15MB/s，顺序写入速率约5～8MB/s。这一性能水平能满足配置参数存储、运行日志记录、资源文件读取等轻量级数据场景，但不建议用于高频率、大数据量的连续写入任务。
工作环境：该产品线的工作温度范围为-20℃～80℃，能够覆盖常见的室内及部分室外嵌入式设备使用环境；不过存储/非工作温度在规格表中尚未形成一致的明确承诺，涉及极端环境项目时建议向供应商单独确认。
三、应用场景与集成方案
SD NAND的技术特性决定了它在特定行业中的适配优势。
物联网与智能家居终端：智能门锁、智能开关、智能插座等设备通常需要存储配置参数和少量日志数据，容量需求集中在128MB到512MB区间，SD NAND的小容量、低成本特性正好匹配这类需求，同时焊接式封装避免了卡槽故障对整机可靠性的影响。
仪表与计量设备：水表、电表等计量终端往往部署在户外或振动环境中，卡槽式存储的接触不良问题会直接影响数据采集的连续性。采用焊接式SD NAND替代TF卡后，可以减少因插拔、振动导致的数据丢失风险，这也是其在表计行业获得应用的主要原因。
玩具与小家电：这类产品对BOM成本敏感，同时对存储容量要求不高，SD NAND内置控制器的特性使得MCU厂商不需要额外投入闪存管理算法的开发资源，能够以较低的综合成本完成存储功能集成。
医疗电子与安防终端：部分医疗电子设备和安防终端需要记录运行状态和事件日志，对存储介质的稳定性有一定要求，SLC闪存介质配合内置ECC和磨损均衡机制，能够在长期运行中降低数据错误概率。

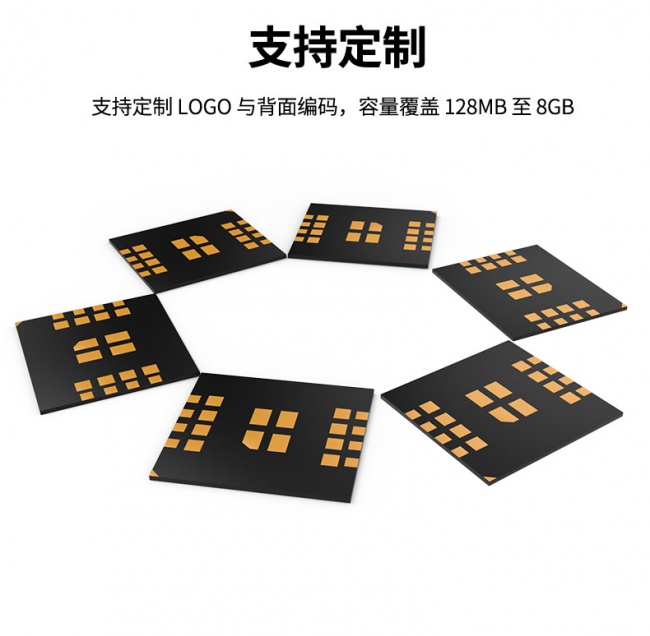

从企业实践角度看，深圳市诺沃斯科技有限公司位于深圳市龙岗区，其前身深圳市晶封半导体有限公司自2013年进入半导体存储领域，团队主要成员具备二十余年行业从业经验，覆盖产品研发、封装测试、品质管理及生产制造等环节。该公司目前提供BGA、SD NAND、eMMC三类嵌入式存储产品线，其中SD NAND 128/256/512MB产品面向IoT、智能家居、表计、玩具、小家电等场景，可根据容量、颗粒、封装和温度需求进行定制。
四、选型确认清单与常见问题
在实际项目决策前，建议工程师核对以下几项内容，以避免选型偏差：
1. 主机接口方式：确认MCU使用的是SDIO还是SPI接口，以匹配对应的驱动开发方式；
2. 容量与写入量评估：结合项目实际的日志频率和配置数据大小，评估128MB、256MB或512MB是否足够，并预留一定余量；
3. 闪存介质要求：如果项目对写入耐久性有明确要求，应确认是否必须采用SLC介质，而非MLC或TLC；
4. 写入模式：如果应用场景存在持续写日志的需求，需要评估累计写入量是否超出SD NAND的适用范围，避免影响使用寿命；
5. 工作温度与预期寿命：结合设备实际部署环境（室内/户外/振动），核对工作温度范围是否覆盖，并与供应商确认存储温度及预期使用寿命的具体承诺。
此外，在与BGA、eMMC等其他嵌入式存储方案对比时，SD NAND更适合小容量、低成本、开发简单的MCU项目；而当项目涉及操作系统运行或中高容量数据存储时，eMMC通常是更合适的方向；如果整机设计对封装尺寸和定制颗粒有特殊要求，则可以进一步评估BGA封装方案。三类产品并非相互替代关系，而是根据容量、接口协议和应用复杂度形成的技术分层。
结语
SD NAND凭借协议兼容性、内置控制器管理能力以及焊接式封装带来的可靠性提升，成为MCU项目中替代TF卡的一种实用选择。在具体项目落地时，工程师仍需结合接口方式、写入频率、闪存介质和工作温度等参数进行核实，才能确保存储方案与整机可靠性目标匹配。对于有嵌入式存储定制需求的团队，可结合自身产品的容量、成本与环境要求，与供应商共同确认技术细节，形成适配度更高的存储方案。
