美迅通信单刀双掷开关，频率可选至67GHz

SPDT 18GHz

Failsafe / Latching 射频特性

频率范围（GHz）	插入损耗（dB）	隔离（dB）	驻波	承载连续功率（W）
DC-6	0.2	70	1.2	80
6-12	0.3	70	1.3	60
12-18	0.4	60	1.4	50

工作电压/电流

工作电压 (V)		12	24	28
电流（mA ）	Failsafe	195	100	95
电流（mA ）	Latching	230	140	120

* 可根据用户要求选择电压

TTL	低电平(V)	高电平
	0-0.3	3~5V	20mA

指示端	耐压V(max)	电流容量mA (max)	阻值Ω（max）
指示端	50	100	15

* 该功能运行前先连接控制端 VDC &GND

产品特性

DC至18GHz

低驻波，低损耗，高隔离

连接器形式SMA

可选择TTL电平控制

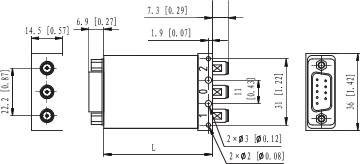

产品尺寸

L = 36. 5(非TTL/TTL)

L = 42. 5(指示)

单位（mm）

单位（mm）

L = 50.7(非TTL/TTL)

L = 55.7(指示)

技术指标

开关顺序：先断后合

开关速率：≤15ms

储存温度： -55℃~85℃

工作温度： -25℃~65℃（标准）

-45℃~85℃（温度扩展1）

-55℃~85℃（温度扩展2） 06

开关寿命：200万次

射频连接器： SMA Female

特性阻抗：50Ω

冲击（非工作状态）：50G、1/2 Sine、11 ms

振动（工作状态）：20-2000 Hz、10G RMS

控制接口：插针/D-SUB 9Pin Male

重量：45g

◆ 真值表

Failsafe 非TTL
控制接口			射频接口
插针/D-SUB 9Pin Male
Pin No.	定义		不加电,RF 1-0
1	V		RF 2-0
2	N/A		-
3	GND		-
4	指示1	指示端	RF 1-0
5	指示2		RF 2-0
6	指示公共端		-
7	VDC		-
8~9	N/A		-

Latching 非TTL
控制接口			射频接口
插针/D-SUB 9Pin Male
Pin No.	定义		-
1	V1		RF 1-0
2	V2		RF 2-0
3	GND		-
4	指示1	指示端	RF 1-0
5	指示2		RF 2-0
6	指示公共端		-
7	VDC		-
8~9	N/A		-

产品选型

★ 例：E2SL0605W00S0：标准版、SP2T、SMA、Latching、DC~6GHz、5V、非负载型、非TTL，共地、标准温度、常规式、插针。
