高能贴片压敏电阻CMS在智能家居电路保护中的能力边界与工程选型分析：从浪涌钳位到系统可靠性的技术分层
摘要
智能家居设备正在由单一功能电器向多模块、多接口、高集成度电子系统演进。随着继电器、电源模块、通信接口、MOS控制单元等电子部件的大量应用，设备面临的电气应力类型更加复杂，包括电源浪涌、开关瞬态、电感负载反向冲击以及静电干扰等。传统依靠单一保护器件的设计方式，难以同时满足小型化、高可靠性和自动化制造要求。
高能贴片压敏电阻（Chip Metal Oxide Varistor，CMS）作为基于氧化锌压敏材料的非线性保护器件，其价值并不在于替代所有保护方案，而是在特定电压、电流和空间约束条件下，实现快速钳位、浪涌能量吸收以及PCB级集成。本文围绕智能家居应用场景，对CMS的技术能力、应用边界以及工程选型逻辑进行分析，重点讨论其在继电器触点保护、电源入口保护和小型化智能终端中的作用定位。
文章认为，未来智能家居电路保护的发展趋势不是单一器件替代，而是保护能力分层：前端承担大能量浪涌处理，板级器件承担局部瞬态抑制，控制保护器件承担关键节点可靠性保障。CMS将在这一分层架构中承担重要角色。
关键词
高能贴片压敏电阻；CMS；智能家居；浪涌保护；继电器保护
1 引言：智能家居电子化带来的保护边界问题
智能家居设备正在形成由传感、控制、通信和功率执行组成的复杂电子系统。智能面板、智能插座、电动窗帘、智能家电等产品普遍包含电源转换模块、继电器、MOS器件和通信控制单元。
电子系统复杂度提升后，电路保护面临新的矛盾：
一方面，设备需要更高可靠性，以避免浪涌、开关冲击导致控制失效；另一方面，智能终端持续追求轻薄化、小型化，使PCB空间不断压缩。
IEC 61000-4-5规定了电子设备面对开关瞬态和雷击相关浪涌干扰时的测试方法和等级体系，为电子设备浪涌抗扰度设计提供了统一评价框架。[1] IEC Webstore
因此，智能家居保护设计的问题已经从“是否需要保护”转向：
如何在有限空间内，对不同位置、不同能量等级、不同响应速度要求的电气风险进行合理分配。
2 智能家居电路保护的需求分析
2.1 智能设备中的主要电气风险
智能家居产品通常包含以下高风险节点：
| 风险位置 | 典型器件 | 主要问题 |
| AC输入端 | 电源模块、整流电路 | 外部浪涌、电网扰动 |
| 继电器触点 | 机械开关器件 | 开断电弧、触点烧蚀 |
| MOS控制端 | 功率半导体 | 瞬态过压击穿 |
| 辅助线圈 | 继电器驱动 | 反电动势冲击 |
| 通信接口 | 低压信号端口 | 瞬态干扰 |
其中，继电器应用是智能家居中的典型保护场景。机械触点在切换感性负载时，会产生电弧现象，可能造成触点材料损耗、寿命下降以及电磁干扰增加。
2.2 保护器件需要满足的三个维度
智能家居保护方案通常需要同时满足：
| 能力维度 | 工程要求 |
| 电压控制能力 | 限制瞬态峰值电压 |
| 能量承受能力 | 吸收浪涌能量 |
| 结构适配能力 | 满足小尺寸、高密度装配 |
MOV类压敏器件利用氧化锌材料的非线性伏安特性，在正常工作状态保持高阻状态，在过压条件下快速导通并吸收浪涌能量。IEEE相关标准针对MOV器件的测试方法、额定参数和应用条件进行了规范。[2] IEEE Standards Association
3 CMS压敏电阻的技术能力与边界
3.1 能力分层：CMS能够解决什么问题
从系统角度看，CMS的能力可以分为四个层级：
| 能力层级 | CMS作用 | 典型应用 |
| 一级：电压钳位 | 降低瞬态峰值电压 | MOS、电源输入 |
| 二级：能量吸收 | 承受短时浪涌能量 | 继电器、电源端 |
| 三级：局部保护 | 保护敏感节点 | 控制板 |
| 四级：结构优化 | 减少PCB占用 | 智能终端 |
CMS的关键优势在于将传统插件式保护器件转化为贴片化器件，使保护功能能够直接进入高密度PCB设计体系。
3.2 CMS并非所有场景的替代方案
工程设计中需要明确CMS的能力边界。
例如：
· 对于高能量外部雷击防护，通常需要系统级SPD和协调保护；
· 对于高速低能量信号保护，TVS二极管可能具有更适合的响应特性；
· 对于复杂电源系统，需要综合考虑熔断、热保护和失效模式。
UL 1449针对浪涌保护设备提出了包括持续限制瞬态过压能力在内的安全要求，强调保护器件需要结合系统环境进行设计，而不是孤立评价单一元件。[3] UL Standards Online
4 CMS在智能家居典型应用中的方案分析
4.1 继电器触点保护：从灭弧到寿命提升
继电器是智能家居控制系统的重要执行器件。
传统RC吸收网络可以降低触点电压变化速度，但存在参数匹配问题：
· 电阻过大会降低吸收效果；
· 电阻过小可能增加器件应力；
· 电容参数变化会影响开断性能。
采用压敏器件进行触点保护的关键逻辑，是利用其非线性导通特性，在触点开断瞬间限制过压。
方案比较如下：
| 方案 | 优势 | 局限 |
| RC吸收 | 结构成熟 | 参数依赖明显 |
| TVS | 响应速度快 | 能量能力受封装限制 |
| CMS | 兼顾钳位和能量吸收 | 需根据电压等级选型 |

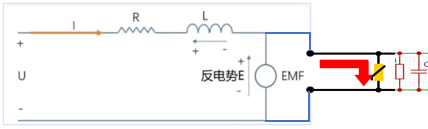

智能家居感性负载关断等效电路保护机理：
下面以48VDC电源系统的感性负载反电动势能量计算为例，如下参数下的反电动势能量还是相当大，如只按RC吸收计算则更复杂。如采用
宝宫高能贴片压敏则只需要选用CMS2220V820P502适当匹配一下RC即可。
| 影响参数 | 参数取值 | 尖峰幅值Vpeak | 相对基准变化率 | 关键规律 |
| 绕组电感 | 4 mH | 48 + 15×√(4e-3/300e-12) ≈ 1927 V | -30.30% | L减小 Vpeak减小，呈平方根负相关 |
| 基准值 | 8 mH | 48 + 15×√(8e-3/300e-12) ≈ 2764 V | 0% | - |
| 12 mH | 48 + 15×√(12e-3/300e-12) ≈ 3435 V | 24.30% | L增大 Vpeak增大，电感越大尖峰越高 | |
| 总寄生电容 | 150 pF | 48 + 15×√(8e-3/150e-12) ≈ 3907 V | 41.40% | C减小 Vpeak增大，电容越小振荡越强 |
| 基准值 | 300 pF | 2764 V | 0% | - |
| 600 pF | 48 + 15×√(8e-3/600e-12) ≈ 1946 V | -29.60% | C增大，Vpeak减小，增大电容可抑制尖峰 | |
| 关断前电流 | 7.5 A | 48 + 7.5×√(8e-3/300e-12) ≈ 1406 V | -49.10% | I0减小，Vpeak减小，线性负相关 |
| 基准值 | 15 A | 2764 V | 0% | - |
| 22.5 A | 48 + 22.5×√(8e-3/300e-12) ≈ 4122 V | 49.10% | I0增大，Vpeak增大 电流越大尖峰越明显 | |
| 母线电压 | 24 V | 24 + 15×√(8e-3/300e-12) ≈ 2740 V | -0.90% | 对尖峰幅值影响极小，只做电压基础值叠加 |
| 基准值 | 48 V | 2764 V | 0% | - |
| 尖峰幅值 | 72 V | 72 + 15×√(8e-3/300e-12) ≈ 2788 V | 0.90% | - |
| 对比维度 | 单一RC缓冲电路 | 单一压敏电阻电路/TVS |
| 尖峰抑制效果 | 衰减LC振荡，降低尖峰幅值 | 钳位极端尖峰，防止过压击穿 |
| 尖峰抑制效果 | 幅值降低明显，无钳位上限，极端工况仍可能超压 | 尖峰被钳位，但无法抑制振荡，存在多次小幅尖峰 |
| 能量消耗方式 | 电阻耗能，持续衰减 | 非线性钳位耗能，只在过压时工作 |
| 适用场景 | 常规工况、尖峰幅值适中的电机 | 尖峰幅值波动大、存在极端浪涌的场景 |
| 器件损耗 | 电阻有持续功耗，需考虑散热 | 压敏电阻有老化特性，多次浪涌后性能下降 |
| 成本 | 低（只阻容元件） | 中（需选大功率MOV） |
| 缺点 | 无钳位能力，极端工况失效 | 无法抑制振荡，易产生二次尖峰 |

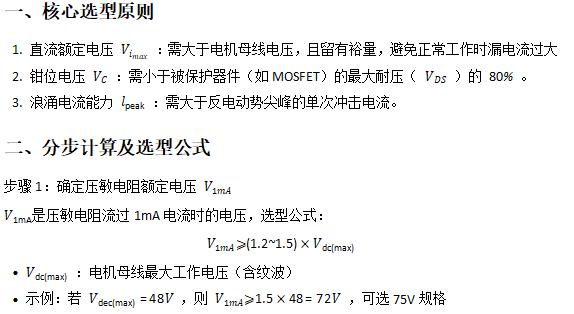

反电动势压敏电阻吸收电路计算及选型
压敏电阻（MOV）是钳位型浪涌吸收器件，通过自身非线性特性，在反电动势尖峰超过阈值时迅速导通，将尖峰电压钳位在安全范围，适用于电机反电动势尖峰的低成本抑制方案。
四、应用注意事项
1. 压敏电阻不能单独长期承受持续过压，需与续流二极管配合使用，降低MOV的功耗。
2. 安装时需要粘贴保护器件（如MOSFET漏极），缩短走线长度，减小寄生电感。
3. 压敏电阻有老化特性，多次浪涌冲击后性能会下降，需定期检测或设计冗余
4.2 电源入口保护
智能家居设备连接家庭电网，需要面对电源侧瞬态扰动。
CMS可作为板级浪涌保护元件，与保险、滤波和其他保护器件共同形成保护链路。
IEEE关于MOV应用的相关指南指出，MOV作为浪涌保护组件，需要结合系统额定电压、浪涌环境和应用位置进行选择。[4] IEEE Standards Association
4.3 小型智能终端中的贴片化价值
相比传统插件压敏器件，贴片化保护器件具有：
| 指标 | 传统插件方案 | 贴片CMS方案 |
| PCB占用 | 较大 | 更适合高密度布局 |
| 自动化装配 | 受结构限制 | 适配SMT生产 |
| 产品小型化 | 有限 | 更容易实现 |
对于智能面板、个人护理设备、小型家电等产品，小型化已经成为重要设计约束。
5 市场影响：保护器件从单独元件向系统方案演进
智能家居产业的发展正在改变电子元器件选型逻辑。
过去，保护器件更多作为“失效补救元件”存在；而在智能化产品中，保护设计已经前移，成为产品可靠性设计的一部分。
这一变化带来三个影响：
5.1 PCB级保护需求增长
更多保护功能需要进入控制板内部，而不是依赖外部模块。
5.2 贴片化推动供应链变化
SMT制造体系要求元件：
· 尺寸标准化；
· 自动化贴装；
· 参数一致性高。
5.3 保护方案竞争从单器件竞争转向方案竞争
未来竞争重点将不只是压敏元件本身，而是：
· 器件选型能力；
· 失效分析能力；
· 应用设计支持能力。
6 工程选型判据
针对智能家居应用，CMS选型可采用以下判据：
| 评价因素 | 关键问题 |
| 工作电压 | 是否满足长期运行电压要求 |
| 压敏电压 | 是否避免正常工作误动作 |
| 浪涌能力 | 是否满足IEC测试要求 |
| 安装空间 | 是否满足PCB布局 |
| 失效模式 | 是否满足安全设计 |
工程人员在设计阶段，应避免只依据单一参数选择器件，而应结合：
1. 工作环境；
2. 负载类型；
3. 浪涌等级；
4. 保护协调关系；
5. 产品寿命要求。
7 结论
（1）智能家居电子系统复杂度提升，使电路保护由单点保护转向系统级保护。
（2）CMS压敏电阻的关键价值在于贴片化、高密度集成以及对瞬态过压的钳位和能量吸收能力。
（3）CMS适合承担PCB级保护任务，但不能替代所有保护器件，应根据能量等级和应用位置进行能力分层。
（4）继电器保护、电源输入保护以及小型智能终端，是CMS具有较高应用价值的典型场景。
（5）未来智能家居保护技术的发展方向，将从单元器件选择转向保护架构设计和系统可靠性优化。
