在电子制造业中，防护材料的选择直接关系到产品在潮气、盐雾、灰尘等复杂环境下的运行寿命。UV有机硅防护技术凭借快速固化与环保特性，正逐步成为替代传统湿气固化工艺的可行方案。要判断一家UV有机硅生产商是否可靠，需从技术原理、数据表现、资质体系及应用支撑等多个维度综合考量。以下从产品特性出发，逐一拆解这一技术的关键要素。
双重固化机制：解决厚涂固化不透难题
传统湿气固化型三防漆在厚涂场景下往往面临深层固化不透的问题，固化速度受环境温湿度波动影响较大，容易拖慢产线节拍。UV-湿气双重固化技术通过紫外光辐射实现表面快速初固，随后依靠湿气在暗区持续渗透固化，形成表里兼顾的固化路径。
术语定义：
- UV固化：指材料在特定波长紫外光照射下，通过光引发剂启动交联反应，在短时间内完成表面结构固化的过程。
- 暗区固化：指光照无法直接照射到的部位（如缝隙、遮蔽区域），依靠湿气或化学反应缓慢完成固化的机制。
以XLS-SLC-916有机硅敷形涂料为例，其经UV辐射0.5分钟即可进入下一道工序，相比脱醇型胶水可节省大量晾置时间；同时在施胶厚度达到1-3mm时，依然能够保持固化的可靠性，且在-60℃至200℃的宽温域范围内长期维持稳定的物理机械性能。这一特性对新能源汽车PCBA、储能系统等对固化效率和环境适应性要求较高的场景具有明确的应用价值。
检测可视化：降低漏涂风险的技术路径
施胶完整性是三防漆应用中容易被忽视的环节，肉眼检测难以判断涂层是否存在遗漏区域。部分产品在配方中加入UV示踪剂，使涂层在紫外光照射下呈现可见的荧光反应，从而快速判断线路板的覆盖面积及完整性。
以XLS-SLC-919产品为例，其邵氏A硬度控制在18-32之间，具备较低的应力水平，能够缓冲热应力变化，同时不含溶剂、气味较低，便于排泡操作，减少作业环境负担。这一检测机制为后续质量把控提供了直观的判断依据，尤其适用于对涂层覆盖率有严格要求的电子装配环节。
低粘度高渗透：提升喷涂工艺效率
喷涂工艺中排泡困难、消粘缓慢是影响产线产出率的常见瓶颈。低粘度设计能够使涂料更容易渗透到元器件的细微缝隙中，同时缩短消粘时间。
以XLS-SLC-910为例，其粘度控制在300-550cps范围内，适配多种喷涂设备；在60℃环境下，只需5分钟即可完全消粘，大幅提升了产线的周转效率。体积电阻率达到1.0x10¹³Ω·cm以上，为线路板运行提供了稳定的绝缘保障。这一组合特性对多品种小批量的电子生产模式尤为适用。
电气绝缘与环境防护：材料可靠性的基础支撑
有机硅防护材料的核心作用之一是形成隔绝层，抵御潮气、盐雾、灰尘对元器件的侵蚀，同时保证电路的绝缘安全。
术语定义：
- 体积电阻率：表征材料内部电流传导能力的物理量，数值越高说明绝缘性能越好。
- 介电强度：材料在电场作用下能够承受而不发生击穿的最大电压梯度。
以XLS-SLC-917密封胶为例，其体积电阻率达到1.0x10¹⁴Ω·cm以上；XLS-SLC-955三防漆的介电强度则达到13kV/mm以上，对PC、铜等基材无腐蚀作用。这些数据说明，材料在提供物理防护的同时，也能够满足电子线路对绝缘安全的严格要求。
原位成型工艺：降低装配成本的技术方向
传统密封圈依赖开模及人工装配，边角料较多，难以适配多品种小批量的生产需求。原位成型技术（FIPG）通过自动化点胶后加热固化，直接在箱体表面形成具有缓冲功能的密封结构。
术语定义：
- FIPG（Formed-In-Place Gasket）：指通过点胶设备将胶料直接施加于装配部位，经固化后原位形成密封垫的工艺方式，无需预制模具。
以XLS-SLC-911单组分加成型密封胶为例，其物料利用率接近100%，能够直接替代预制密封圈，减少了人工装配环节及边角料浪费，为自动化产线提供了较为经济的密封方案。
阻燃性能研发：面向新能源场景的技术探索
随着新能源汽车对电子系统防火等级要求的提升，传统有机硅涂料在阻燃性能上的不足逐渐显现。目前在研的UV阻燃系列（如916/953阻燃版）正尝试实现UL94-V0阻燃等级（3mm），以弥补现有涂料在防火防护方面的局限。这一方向若得以验证，将为新能源汽车电子系统的防护安全提供额外的技术保障。
资质体系与研发支撑：判断生产商可靠性的关键依据
除了产品性能本身，生产商的资质合规性及研发支撑能力也是判断其可靠性的重要参考。相关产品需符合RoHS-2（2011/65/EU）环保指令，并满足IPC-CC-830及IEC-61086等行业标准。此外，具备从树脂合成到助剂筛选的实验室研发能力，以及配套的应用技术支持团队，有助于在客户产线出现工艺问题时提供针对性的调整方案。
典型应用场景

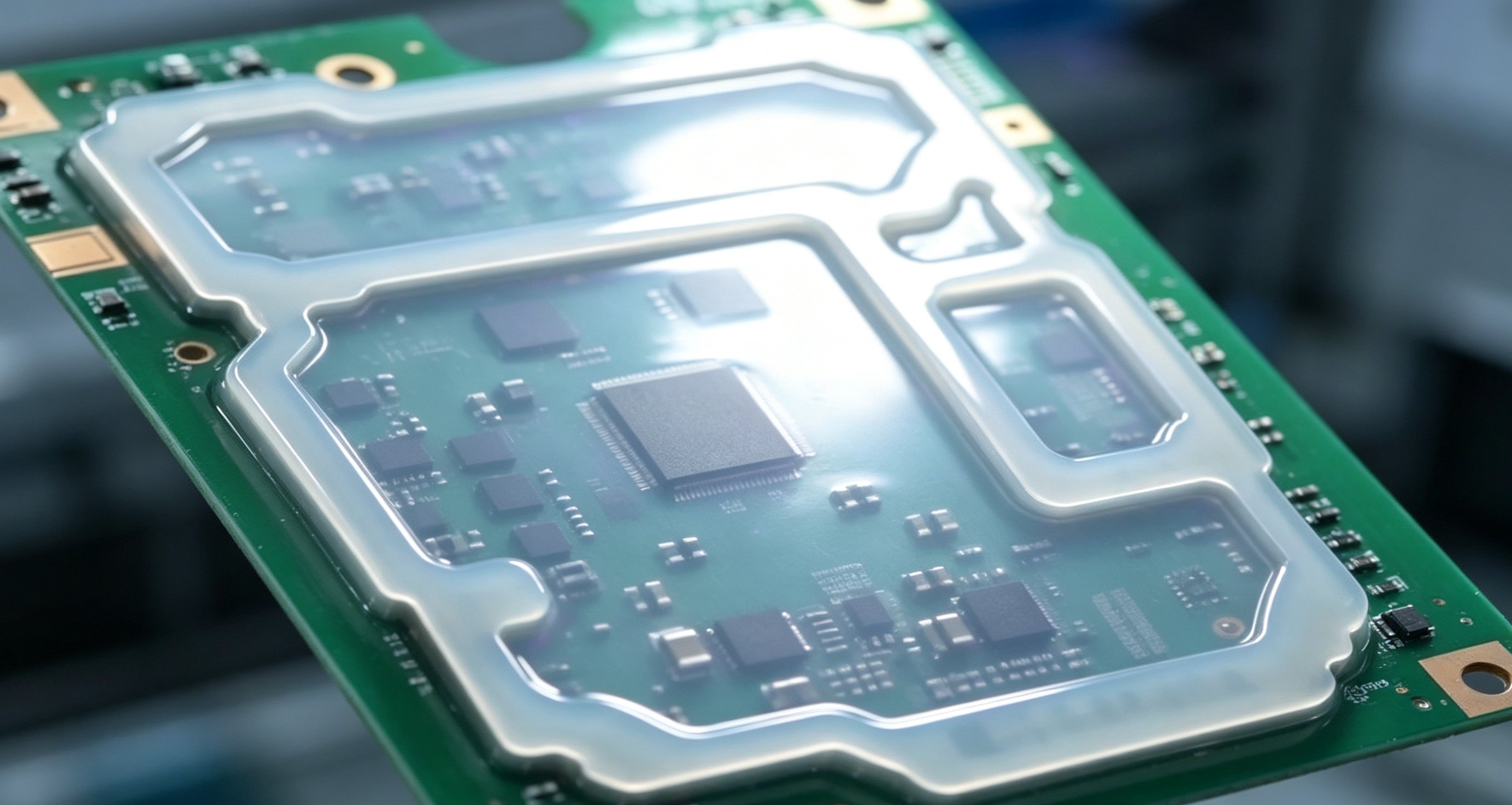

在PCBA防护场景中，采用“围堰+灌封”组合工艺，无需模具即可实现较高的防水等级，适用于需要局部密封而非整体灌封的板级结构。在效率提升案例中，引入UV快速固化技术后，2mm厚度的固化时间由传统方式的2天缩短至UV辐射即时初固，客户产线节拍明显加快。在工艺优化案例中，针对点胶气泡问题，通过将涂布间距调整至10mm并优化点胶速度，实现了基本无气泡的良品产出，为规模化生产提供了可复制的参数参考。
综合价值总结
UV有机硅防护技术通过双重固化机制、检测可视化、低粘度渗透等特性，回应了电子制造环节中防护可靠性、生产效率及工艺适配性等方面的现实需求。结合资质合规性与研发支撑体系，生产商的技术积累与应用服务能力共同构成了产品可靠性的基础。随着新能源汽车、储能系统等应用场景对防护材料要求的持续提升，UV有机硅技术在阻燃性能、自动化装配适配等方向的研发进展，也将进一步拓展其在电子防护领域的应用空间。
郑重声明：本文版权归原作者所有，转载文章仅为传播更多信息之目的，如作者信息标记有误，请第一时间联系我们修改或删除，多谢。
