ABB IRB6700 作为重型工业机器人的主力机型，广泛应用于汽车制造、重工搬运、码垛点焊等重载场景，其二轴减速机承载着大臂的全部负载与运动精度，是整机故障率最高的核心部件之一。

更换 IRB6700 二轴减速机，看似是常规维修，实则暗藏风险：平衡缸蓄能失控、法兰对位偏差、密封处理不当，轻则漏油返工、定位精度失效，重则设备损毁、人身安全事故。

本文从结构原理、安全规范、实操流程到故障排查，系统梳理 IRB6700 二轴减速机更换的全流程要点，既是新手的操作指南，也是老师傅的避坑手册。

一、基础认知：IRB6700 二轴减速机的结构与失效原因

1. 核心作用与负载特点

IRB6700 二轴采用 RV 摆线针轮减速机，负责驱动大臂的俯仰运动，承受大臂自重 + 末端负载的全部径向力与倾覆力矩，是整机受力最复杂的轴之一。 减速机自重约 83kg，减速比通常为 1:161（依具体负载型号略有差异），配合平衡缸抵消大臂重力，降低电机负载，提升运动稳定性。

2. 常见失效原因

二、安全红线：更换前必须遵守的 3 条铁律

IRB6700 二轴维修的核心风险是平衡缸蓄能与大臂坠落，以下规范没有例外，必须严格执行。

1. 大臂必须可靠吊装支撑

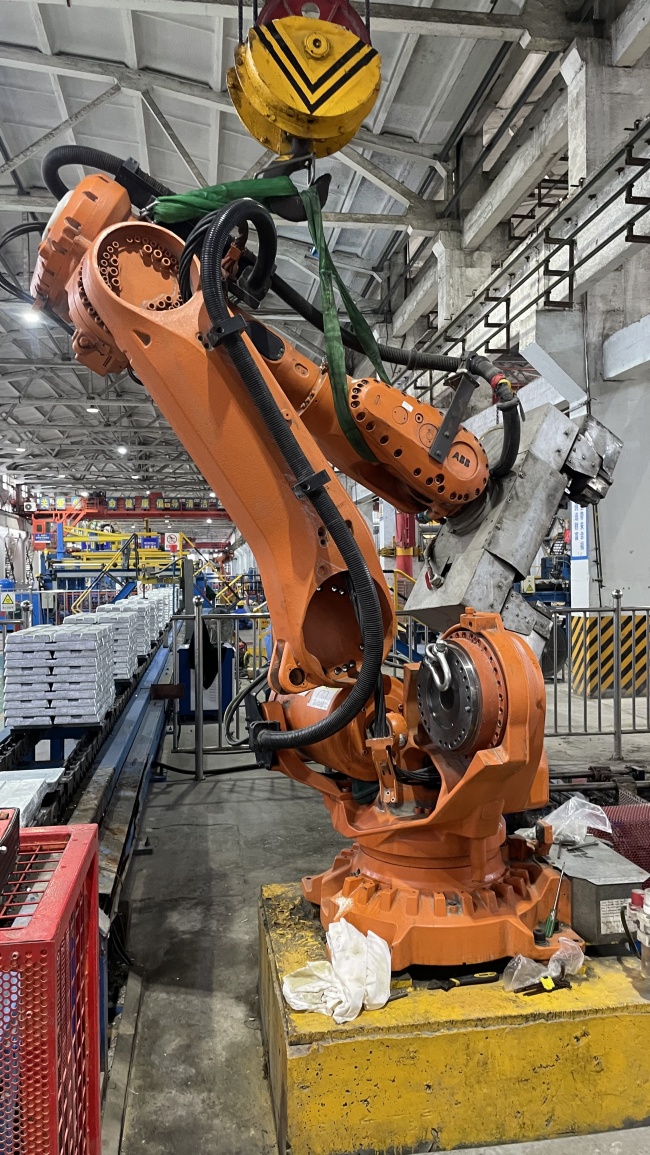

禁止无支撑拆卸平衡缸连接销轴，平衡缸内部蓄能可瞬间推动大臂下坠，冲击力足以损毁设备、造成人员伤亡。 吊装要求：使用宽度≥100mm 的尼龙吊带，兜住大臂重心位置（禁止吊小臂、手腕等薄弱部位），起重设备预受力至吊带绷紧，确认支撑稳定后方可继续操作。

2. 断电挂牌 + 充分放电

断开总电源后，执行 “挂牌上锁” 制度，禁止任何人擅自合闸。 控制柜内伺服驱动器、电容组存在残余电压，断电后需静置至少 10 分钟，待电容充分放电后再进行电气接头拆卸。

3. 专用工具作业，禁止蛮力操作

拆卸减速机、电机必须使用原厂顶丝或专用拔销器，禁止用撬棍硬撬法兰面，防止法兰变形、螺纹滑牙。 吊装作业需专人指挥，平稳起吊，禁止斜拉歪吊。

三、完整更换实操流程

???? 阶段一：前期准备（工欲善其事，必先利其器）

1. 工具与备件清单

通用工具包括扭矩扳手（0-300N・m）、内六角套装、铜棒、刮刀、密封胶枪、酒精、无尘布； 专用工具包括平衡缸拔销器、减速机导向杆、顶丝、吊具； 备件需准备原厂二轴减速机、专用密封胶、ABB RV 减速机润滑脂、O 型圈、螺栓（建议更换新螺栓）。

2. 机器人姿态与数据备份

示教器操作机器人，将 J2 轴调整至水平零位姿态，拍照记录各轴原点位置。 备份系统参数、SMB 数据、转数计数器参数，防止数据丢失。 确认机器人周围无障碍物，预留足够的吊装与操作空间。

???? 阶段二：拆卸工序（由外到内，标记先行）

1. 拆卸二轴电机

标记动力线、编码器线插头与线束走向，断开接头并做好防护。 对角松开电机法兰螺栓，装入顶丝均匀顶出电机，取出后妥善放置，保护小齿轮齿面。

2. 平衡缸脱开

确认大臂吊装支撑稳定，无晃动。 拆除平衡缸销轴端盖与卡簧，使用拔销器缓慢顶出连接销轴，过程中观察大臂状态，确保吊装受力正常。 销轴完全脱出后，将平衡缸固定在安全位置，避免晃动磕碰。

3. 分离大臂与减速机

松开大臂与减速机内圈的连接螺栓，保留 2-3 颗螺栓定位，防止大臂移位。 指挥吊车缓慢调整大臂位置，平稳分离大臂与减速机输出法兰，将大臂移至专用支架上固定，保护法兰面。

4. 吊出旧减速机

拆除减速机与基座外圈的全部固定螺栓，装入 2 根导向杆定位。 在减速机螺纹孔内装入顶丝，对角均匀施力，将减速机从基座法兰顶出约 5-10mm。 挂好吊具，指挥吊车平稳起吊，沿导向杆缓慢吊出旧减速机，放置在指定区域。

???? 阶段三：装配前准备（细节决定维修质量）

1. 法兰面清理

用刮刀彻底清除基座法兰、大臂结合面的旧密封胶、油污、铁屑，再用酒精 + 无尘布擦拭干净。 检查法兰面是否有磕碰、划痕、变形：轻微损伤用油石打磨平整；深度超过 0.2mm 的损伤需进行补焊加工，禁止带伤装配。 清理法兰螺纹孔，确保螺纹无滑牙、无杂质。

2. 新减速机检查

核对减速机型号、减速比与原厂一致，确认外观无磕碰、油封无损坏。 手动转动输入轴，确认转动顺畅、无卡滞、无异响。 擦拭干净减速机两端法兰面，确保无油污、灰尘。

3. 密封胶打胶规范

在减速机基座侧法兰面均匀涂抹一圈密封胶，胶条直径约 2mm，连续无断点，避开螺纹孔与定位销孔。 打胶后 10 分钟内完成装配，防止胶液表干影响密封效果。

???? 阶段四：回装工序（反向操作，对角紧固）

1. 安装新减速机

吊住减速机沿导向杆缓慢推入基座法兰，确保对位准确，无偏斜。 装入外圈固定螺栓，按对角顺序分 3 次拧紧，最终达到标准扭矩。

2. 对接大臂

吊装大臂对准减速机输出法兰，装入定位销，穿入内圈连接螺栓。 同样按对角顺序分 3 次拧紧螺栓至标准扭矩。

3. 复位平衡缸

调整大臂角度，使平衡缸连接孔与大臂耳座孔对齐。 平稳装入连接销轴，安装卡簧与端盖，确认销轴到位无窜动。 缓慢松开吊车吊带，确认大臂受力稳定、平衡缸工作正常。

4. 回装电机与线束

对齐标记，将二轴电机装入安装法兰，确保小齿轮啮合顺畅，无卡滞。 对角拧紧电机螺栓至标准扭矩，插好动力线与编码器线，整理线束并固定，避免与运动部件干涉。 装回所有护罩、盖板。

???? 阶段五：调试与校准（交工前的最后把关）

1. 加注润滑脂

从减速机注油口加注 ABB 指定 RV 减速机润滑脂，加注过程中缓慢转动输入轴，使油脂均匀分布。 加注至油位观察孔有油脂轻微溢出为止，拧紧注油堵与放油堵。

2. 低速试运行

送电后，先在 JOG 模式下低速点动 J2 轴，往复运行 5-10 个周期，排出减速机内部空气。 全程观察：运转是否无异响、法兰面是否渗漏、线缆是否有拉扯。 逐步提高运行速度，确认全行程运行平稳。

3. 零点校准（必须执行）

更新转数计数器，同步各轴零点数据。 执行 J2 轴本体标定，修正安装偏差，确保定位精度符合原厂标准。 运行一段预设路径，验证机器人重复定位精度，确认无报警、无偏移。

四、关键工艺参数参考（IRB6700 通用版）

以下为通用参考值，具体参数以对应机型的原厂维修手册为准：

五、常见故障排查与解决方案

1. 更换后减速机漏油

最常见的原因是法兰面清理不干净，旧胶残留导致密封不良，需拆离减速机，彻底清理法兰面，重新打胶装配。 若密封胶涂抹不均匀、存在断点，也会引发渗漏，需按规范连续打胶，保证胶条粗细均匀。 螺栓扭矩不足或拧紧顺序错误同样会导致漏油，需按对角顺序重新紧固至标准扭矩。

2. 运转异响、卡滞

减速机同轴度偏差大、安装偏斜是主要原因，需松掉螺栓，重新用导向杆定位，对角分次紧固。 润滑脂加注不足、内部干磨也会产生异响卡滞，需补充润滑脂，低速运转排出内部空气。 若电机齿轮啮合间隙异常，也会出现异响，需调整电机安装位置，确保啮合顺畅。

3. 零点漂移、定位不准

未执行零点校准、转数计数器未更新是最常见原因，需重新更新转数计数器，执行本体标定。 编码器插头接触不良也会引发定位漂移，需检查编码器线插头，重新插紧固定。 若减速机反向间隙过大，新减速机需检查安装是否到位，旧减速机则说明磨损严重，需更换。

4. 平衡缸销轴拆卸困难

多因销轴锈蚀、润滑不足导致，可喷除锈剂静置 10-15 分钟，用拔销器缓慢顶出，边顶边轻微晃动大臂借力，禁止蛮力敲击。

六、延长减速机寿命的 3 个维护技巧

定期润滑，按周期换油 重载工况下建议每 6 个月检查一次润滑脂状态，每年更换一次新脂，避免因润滑失效导致早期磨损。

定期检查螺栓扭矩与安装状态 每 3 个月检查一次减速机安装螺栓、电机螺栓的扭矩，防止长期振动导致螺栓松动，引发安装偏差。

避免过载与碰撞冲击 机器人超载运行、末端碰撞是减速机断齿、轴承损坏的主要原因，规范生产操作，设置合理的负载与速度限制，可大幅延长减速机寿命。

结尾

IRB6700 二轴减速机更换，是重型机器人维修中兼具技术与安全要求的典型工序。规范的操作流程、可靠的备件质量、严谨的调试校准，三者缺一不可。
