引言
在现代智能制造体系中，拧紧工艺早已超越简单的“拧螺栓”范畴，演变为融合力矩控制、位置感知与数据追溯的系统工程。据行业实践观察，多螺栓连接件普遍存在弹性相互作用现象，若缺乏动态感知与协同控制手段，预紧力波动可能导致连接可靠性下降，进而引发装配质量风险。与此同时，随着机器人自动化程度提升，视觉引导技术与伺服拧紧轴的融合成为解决空间偏差、位置补偿与多轴同步难题的关键路径。
然而，“视觉引导机器人拧紧轴解决方案”并非一套放之四海而皆准的固定配置。不同行业、不同工艺环节对精度、扭矩、环境适应性与效率的诉求各有侧重，这决定了方案选型必须建立在对场景本质的深刻理解之上。本文将通过汽车总装、轨道交通与航空装配三个差异化场景，拆解需求、决策与方案匹配的完整逻辑链，帮助读者建立“为何不同场景需要不同方案”的认知框架。
案例一：汽车总装发动机缸盖瓦轴多轴同步拧紧
场景定位
行业：汽车制造；应用环节：发动机总装线缸盖瓦轴拧紧；关键特征：多螺栓组、节拍紧凑、空间受限。
背景描述
发动机缸盖瓦轴通常涉及多组螺栓的同步紧固，单台发动机的紧固点位可能达到数十个，且螺栓布局密集，人工作业存在漏拧、错序等隐患。生产线节拍普遍要求在数十秒内完成单台工件的全部拧紧动作，对多轴协同能力与视觉定位速度提出较高要求。
需求拆解
- 效率维度：单台设备需支持多轴并行作业，避免逐一拧紧带来的节拍拖累。
- 一致性维度：多螺栓组需按预设顺序与扭矩曲线执行，防止弹性相互作用导致预紧力分布不均。
- 空间维度：工位空间紧凑，拧紧轴本体需具备较小的安装尺寸与灵活的浮动补偿能力。
- 数据追溯维度：整车厂对装配质量管控要求较高，需具备曲线记录与全量数据留存能力。
决策逻辑
在该场景下，效率与一致性的优先级明显高于单点扭矩上限。由于发动机瓦轴螺栓规格相对固定（多在50Nm至200Nm区间），扭矩范围并非选型瓶颈；真正的矛盾在于如何在有限节拍内实现多轴同步与位置补偿。因此，控制器的同步轴数与视觉系统的定位速度成为决策重心，而单轴扭矩上限指标则退居次要位置。
方案匹配
方案采用SK系列圆型浮动伺服拧紧轴（如SK040-050120、SK060-100160）搭配PC-10I-12十二轴拧紧控制器，实现十二个拧紧轴的协同运行；配合机器人视觉定位方案完成工件位置识别与偏差补偿，视觉系统实时反馈坐标信息，驱动机器人末端执行器完成对位。控制器支持256段程序设置，可分别配置扭矩法、角度法等策略，曲线评估点位达150000点，通过EtherCAT协议与产线PLC及MES系统联动，实现拧紧数据与整车质量档案的关联。
价值论证
该方案将多轴同步能力与视觉补偿相结合，在保证多螺栓组预紧力分布均衡的前提下，满足了产线节拍要求。由于浮动结构可自适应小范围位置偏差，减少了因工装公差导致的停机调整，装配一次合格率得到提升；同时全量数据记录为后续质量追溯与工艺优化提供了依据，体现出效率、一致性与可追溯性三者之间的动态平衡。

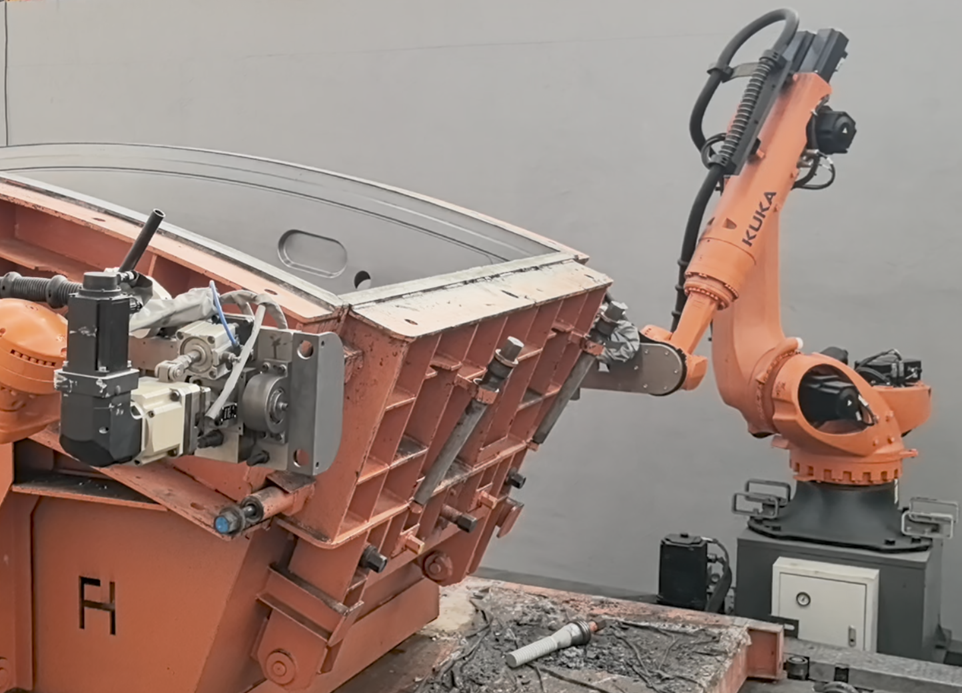

案例二：轨道交通隧道管片机器人拧紧
场景定位
行业：轨道交通建设；应用环节：隧道管片对接紧固；关键特征：环境复杂、扭矩需求偏大、位置偏差波动明显。
背景描述
隧道管片拼装作业通常在地下狭小空间内进行，管片对接螺栓规格相对较大，扭矩需求可能覆盖1000Nm至3000Nm区间。由于管片吊装存在一定的位置偏差，人工目视对位难度较大，且施工环境粉尘、湿度等因素对设备可靠性提出考验。
需求拆解
- 扭矩维度：管片连接螺栓规格偏大，需要设备具备较高的扭矩输出能力，覆盖至千牛米级别。
- 环境适应维度：设备需在潮湿、粉尘等复杂工况下保持稳定运行。
- 定位维度：管片吊装存在偏差，需依靠视觉系统实时识别螺孔位置，完成动态对位。
- 安全维度：隧道作业空间有限，人员暴露在重复性体力劳动中的风险较高，需通过自动化手段降低人工介入强度。
决策逻辑
与汽车总装场景不同，此处扭矩输出能力与环境适应性的优先级明显提升，而节拍要求相对宽松。管片对接并非高频次连续作业，允许在保证紧固可靠性的前提下适度延长单次作业时间。因此，方案设计需优先满足大扭矩输出与视觉动态对位能力，效率指标可以适当让步。
方案匹配
方案选用SK120系列或SK142系列圆型浮动伺服拧紧轴（如SK120-2000050、SK142-2500120），扭矩覆盖2000Nm至9000Nm区间，满足管片螺栓紧固需求；搭配机器人+视觉定位方案，通过视觉系统识别管片螺孔坐标，引导机器人完成动态对位与角度修正；反力臂系统（SKD折返式平衡臂）用于抵消大扭矩作业产生的反作用力，降低设备振动对定位精确度的干扰。控制器采用扭矩法与角度法结合的紧固策略，确保连接强度满足工程规范要求。
价值论证
该方案通过大扭矩输出能力与视觉动态对位的结合，解决了管片吊装偏差带来的对位难题，同时借助反力臂系统提升作业稳定性，降低人工重复性劳动强度与安全风险。相较人工紧固方式，该方案在保证紧固质量一致性的同时，减少了因人工疲劳导致的漏检或紧固不到位问题，为隧道工程的结构安全提供了可靠支撑。
案例三：航空领域飞机轮胎拧紧装配
场景定位
行业：航空制造与维护；应用环节：飞机轮胎拧紧装配；关键特征：安全等级高、扭矩控制精度要求苛刻、合规审查严格。
背景描述
飞机轮胎的紧固作业直接关系到飞行安全，对扭矩控制精确度的要求远高于一般工业场景。行业普遍要求扭矩控制误差控制在**2%**以内，且每一次紧固作业均需留存完整数据记录，以满足适航审查与质量追溯要求。作业环境对设备的稳定性与重复性也提出较高标准。
需求拆解
- 精确度维度：扭矩控制误差需控制在较窄区间，任何偏差均可能引发安全隐患。
- 合规维度：需符合航空制造相关工艺规范，紧固过程数据须完整留存，支持事后追溯与审查。
- 稳定性维度：设备需在重复作业中保持一致的输出表现，避免因设备漂移导致批次性风险。
- 安全维度：作为安全关键部件，紧固失败的容错空间极小，方案需具备防错与报警机制。
决策逻辑
在该场景下，精确度与合规性的权重远高于效率与成本。由于飞机轮胎紧固属于安全关键工序，任何为提升效率而降低控制精确度的方案均不可取。因此，方案设计需以2%级别的扭矩控制为设计基准，效率与成本目标服从于精确度与数据可追溯性的要求。
方案匹配
方案采用扭矩控制精确度可达2%的伺服拧紧轴单元，搭配PC-10I系列控制器执行扭矩法与屈服点法相结合的紧固策略；视觉定位系统用于识别轮胎螺栓孔位角度，确保拧紧轴与螺栓轴线对齐，避免斜向受力导致的扭矩传递偏差。系统实时采集拧紧曲线数据，曲线评估点位高达150000点，紧固记录与曲线数据同步存档，形成可追溯的数字化档案，满足适航相关工艺文件的留存要求。
价值论证
该方案通过高精确度扭矩控制与视觉角度对位的结合，在满足航空安全关键工序容错空间极小这一约束条件下，实现了紧固过程的可控与可追溯。数字化记录机制为质量审查提供了依据，降低了因人为操作差异带来的批次性风险，体现出安全合规导向下“精确度优先、效率让步”的选型逻辑。
结论
通过对汽车总装、轨道交通与航空装配三个场景的拆解可以发现，视觉引导机器人拧紧轴方案的选型并非依据某一项指标的高低排序，而是基于场景内多重约束条件的动态平衡结果。汽车总装场景中，效率与一致性主导决策，多轴同步与浮动补偿成为方案设计重心；轨道交通场景中，扭矩输出能力与环境适应性优先，视觉动态对位配合反力臂系统解决大扭矩作业的稳定性问题；航空装配场景中，精确度与合规性凌驾于效率之上，数据可追溯性成为方案设计不可让步的底线。
三个场景的共性规律在于：方案设计始于对场景关键矛盾的识别，而非产品参数的简单堆叠。真正有效的选型逻辑，是先明确该场景下哪一维度的诉求具有不可替代性，再围绕这一维度构建配置方案，其余维度在满足基本要求的前提下做适度权衡。这种“以场景矛盾为出发点、以多维度权衡为方法”的决策哲学，正是视觉引导机器人拧紧轴方案能够适配汽车、轨道交通、航空等多类行业场景的底层逻辑所在，也为制造企业在评估拧紧自动化方案时提供了可参照的分析框架。
