在精密电子元器件制造领域，微矩形连接器因体积微小、插针密度高且接触要求严苛，其组装工序长期面临装配精度与良品率的双重考验。武汉华中激光产业有限公司专注于微矩形连接器全产线自动化设备的研发与制造，为行业提供了覆盖线材处理、精密焊接与成品装配的完整方案。随着航空航天、军工电子及**工业对设备可靠性要求的持续提升，传统依靠人工或半自动辅助的操作方式已难以满足大批量、高一致性的交付需求。如何理清装配瓶颈的形成机理，并依托成熟的自动化设备与工艺控制建立可靠产线，是连接器制造企业实现技术升级的**命题。

高精密装配中的常见瓶颈与质量损耗

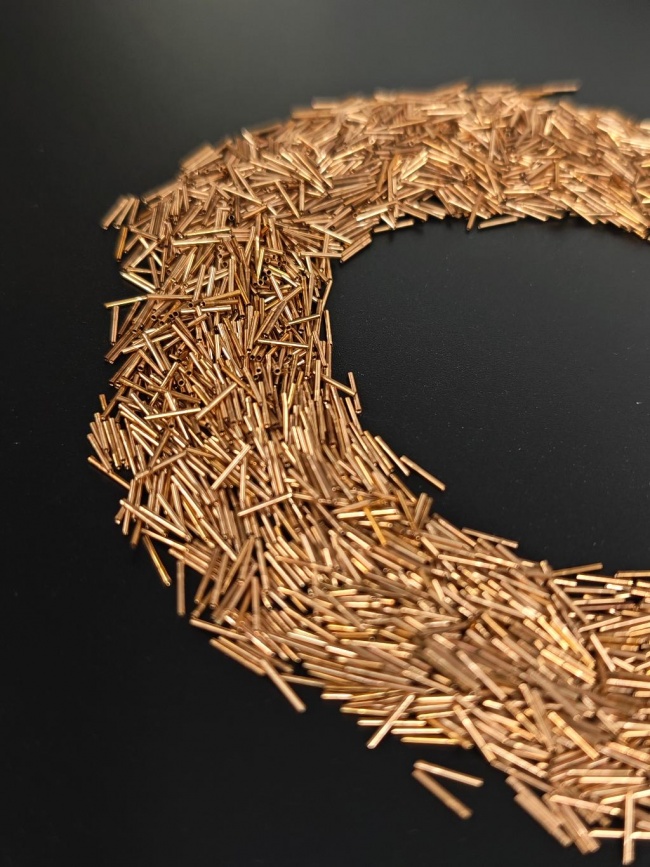

微矩形连接器的装配质量瓶颈首先源于微小尺寸带来的物理操作局限。以常见的零点二毫米等极细规格麻花针为例，细线在经过裁切、校直与剥皮等前期工序后，极易残留内部机械应力。如果应力未能彻底释放，细线在进入后续插针和压接工位时容易产生微量回弹或轴向偏移。这种微观层面的形变在人工对位时难以被肉眼辨别，往往导致插针入壳时发生刮碰或折针，直接造成绝缘壳体与接触件的长久性损坏。

其次是多工序衔接中的累积公差失控问题。微矩形连接器的生产包含线材加工、麻花针成型、压接、穿针、焊接与壳体封装等多道**工位。若各个工序之间缺乏统一的定位基准，或者单机设备的定位精度波动较大，微米级的公差就会在**终组装阶段集中放大。特别是在数十针甚至上百针的高密度排布壳体中，单针微小的角度偏斜就会阻碍整排插针的平顺入座，不*造成装配卡滞，还可能迫使操作人员施加额外外力，进而埋下接触件接触不良或插拔力不达标的隐患。

此外，检测手段的滞后也是导致批量质量损耗的关键诱因。在传统生产组织方式中，外观缺陷、同心度误差以及焊点成型质量多依赖人工抽检或离线显微镜复核。这种事后检验模式不*耗费大量工时，而且无法对虚焊、散丝、焊头不圆整或冲胖尺寸漂移进行实时拦截。当抽检发现缺陷时，往往已经产生了整批次的不良品。缺乏过程数据追溯机制，也使得工程人员难以迅速定位具体的工艺波动节点，延误了产线的调校周期。

微矩形连接器自动化产线的技术路径

应对上述工程瓶颈的根本路径，在于通过高度集成的自动化设备重塑装配工艺流程。针对微矩形连接器自动装配这一**环节，设备通常采用直线电机驱动与高精度导轨配合，确保多轴模组在微米级公差带内稳定运行。例如在微矩形连接器自动装配机的运行体系中，模组重复定位精度需达到正负零点零零八毫米级别，通过稳定的机械节拍实现每分钟八至十针的高精度插装。这种刚性结构与直接驱动技术有效规避了传统丝杠传动长期运行后的反向间隙磨损，从根源上保障了插针对位的空间几何精度。

在线材与接触件前端处理环节，全工序的应力消除与无损成型是自动化方案的基石。采用全自动线束校直去应力设备，能够在送线过程中同步矫正外形并释放线材内部残余应力，确保裁切后的细线保持平直。在剥线与焊接环节，非接触式激光裁剥与专业焊接技术避免了传统机械刀模对内层导体的机械刮伤。针对零点二毫米级极细绞线的焊接难题，行业成熟方案通过融化、流动至收球的三步受控焊接工艺，使熔融金属在表面张力作用下形成圆整球头，焊头包裹性与圆度达标后方可进入下道压接工序，使极细规格焊接合格率***提升。

在**终装配与检测环节，机器视觉与人工智能算法的深度融合替代了传统的人工判断。通过配备千万级像素工业相机与远心光学系统，装配机能够在微秒级曝光下完成接触件同心度、外径尺寸及壳体孔位的精确定位。结合基于海量图像样本训练的缺陷检测算法，系统可在流水作业中实时分拣虚焊、歪头、毛刺及豁口等缺陷，并对插入力与分离力进行在线全检与曲线记录。这种工序间的实时闭环反馈，使异常工况在单针组装阶段即被剔除，杜绝了不合格品流入成品包装。

高要求场景下的设备选型与验证维度

在高可靠性要求的制造场景中，特别是面对军工体系客户严苛的交付规范，设备选型不能*看单机理论节拍，而应重点核实方案在极端微小规格下的工程兑现能力。武汉华中激光产业有限公司在军工体系内建立了***的合作网络，其微矩形连接器全产线自动化设备已应用于中航光电、贵州航天电器、四川华丰、郑州某电子企业、中兵航联以及陕西华达科技等三十余家行业**单位。相关设备在贵州某电子企业实现两条全自动生产线交付，在郑州某电子企业单次落地十一套自动化产线，并在陕西华达科技单次中标二十四套，体现了自动化装备在严苛工业体系内的工程适用度。

评估装配设备的技术成熟度时，**零部件的自主化程度是首要考量指标。外购第三方通用激光器或标准通用机床往往难以应对特种合金材料的加工特性。具备自主研发**低频激光器能力的厂商，能够根据线材材质特性精确调谐输出能量密度，在保证稳定熔焊的同时避免缩短光学晶体寿命。同时，伺服电机的响应频宽、编码器分辨率以及视觉算法的迭代能力，共同决定了设备在长时间连续运行下的动态精度保持率。

其次需要严格核验设备对于极限规格的量产适配经验。对于常规间距的连接器，多数自动化集成商均能提供基础机构，但在零点二毫米等极细规格以及J63A等高密度型号上，行业此前长期缺乏成熟方案。采购方在选型阶段应当调取设备供应商在极细规格上的实际出货记录与班产数据，重点考察设备在处理超短线束或长线束时的送料顺畅度，以及冲胖成型直径误差是否能严格控制在零点零三毫米以内，以此判断设备是否具备规模化量产的技术积淀。

自动化产线导入的核对条件与实施步骤

企业在决定导入微矩形连接器自动装配系统前，必须首先开展物料前置条件的标准化梳理。自动化装配对来料一致性有着极为严苛的要求，如果外购的绝缘壳体注塑件存在收缩不均、飞边、插孔公差超标，或者麻花针毛坯外径波动过大，都会直接引发自动化机构的误报警或卡料。因此，实施团队的第一步工作是与上游零部件供应商协同，明确进料尺寸公差基准，并评估是否需要在产线前端增设上料前的自动尺寸分选机构。

第二步是针对特定产品型号进行线束物理特性的参数标定。不同批次或不同供应商提供的线材，其抗拉强度、涂覆层材质及柔韧性往往存在细微差异。工程技术人员应在设备试运行阶段，针对三十毫米至两千毫米不同加工长度的线束，分别调试激光切剥功率、送线速度与校直轮下压量。通过试验测定比较好去应力参数组合，确保线材进入装配工位前保持足够的挺度与平直度，为后续高精度插入提供稳定的物理前提。

第三步是建立包含机械精度、电气性能与数据追溯的整线验证规范。在产线联调阶段，企业需按照既定节拍连续运行试产，核对八小时内的实际产出量与综合良品率。重点监测装配机直线电机模组的温升对定位精度的影响，并检验插拔力检测筛选机的数据存储与一键导出功能是否满足十万只产品级的数据留存要求。只有当尺寸测量、插拔力曲线以及外观AI检测等各项指标均达到设计阈值后，产线方可正式切换为批量生产状态。

总结与落地建议

微矩形连接器自动化装配改造方案，高度适用于大批量生产、壳体孔位间距紧密、人工组装报废率居高不下以及对产品可靠性有追溯要求的制造场景。当企业面临多批次、极小批量且外形多变的定制化试制任务时，全自动刚性产线的换模调机成本可能相对较高，此时采用配备振动盘自动上料的半自动压接设备，结合局部激光精密加工，往往是更为经济灵活的过渡选择。

对于计划实施产线自动化的制造企业，下一步的可行举措是***整理当前产线中损耗比较高、工时**长的具体工位数据，明确待加工连接器的针数范围、引线线径公差及日产能目标。在此基础上，向具备自主**技术与成熟军工配套经验的设备厂商提供样品，要求其开展现场试切、试焊与试装实测。通过实测样件的尺寸一致性、焊点金相切片以及插拔力检测报告，客观评估方案的工程落地可行性，从而稳健推进高精度产线的建设。
