当电力系统进入高速时代，保护技术正在重新定义

过去几十年，电力系统的安全保障主要依赖机械式保护器件。然而，随着新能源、高压直流、人工智能算力基础设施以及智能制造的快速发展，传统保护方案正在面临新的挑战。

更高的电压、更快的响应速度、更复杂的负载环境，使电路保护从“能够切断故障”逐渐迈向“感知、快速响应、安全控制”。

在这一趋势下，固态继电器（SSR）与固态断路器（SSCB）成为电力电子领域的重要发展。

图1、SSR基本结构示意图

SSR通过半导体器件实现无触点电子开关控制，以弱电信号控制强电负载，摆脱了传统机械触点带来的磨损、噪声和寿命限制；而SSCB则进一步承担起系统级保护责任，通过IGBT、MOSFET、SiC/GaN等功率半导体实现微秒级故障分断，为新能源、电网、储能以及AI数据中心提供更加快速、安全的电力保护。

图2、SSR电路图

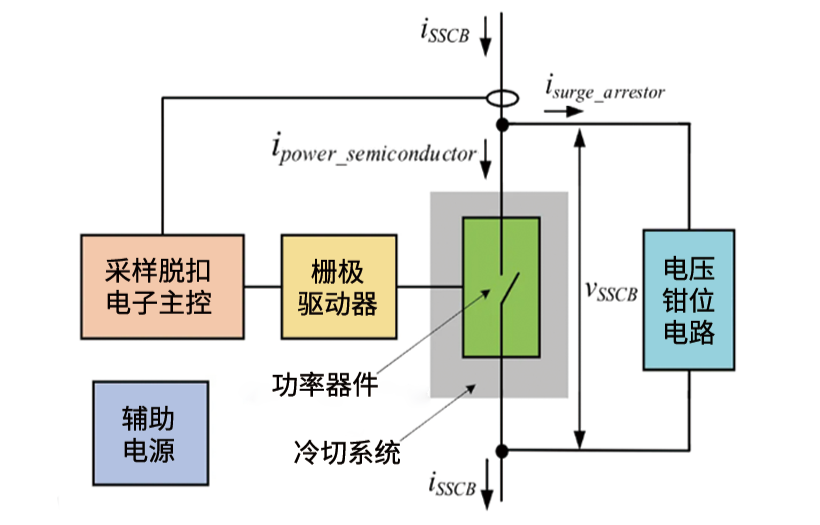

图3、SSCB电路图

简单而言：

SSR解决的是“如何高效通断”；

SSCB解决的是“如何快速保护”。

而在两者背后，一个关键问题始终存在——高速半导体器件如何面对瞬态浪涌、过压冲击以及复杂电磁环境？

这正是电路保护技术价值所在，也是宝宫长期深耕的方向。

一、SSR与SSCB时代，保护器件正在迎来新的技术升级

SSR：从电子开关到可靠控制单元

固态继电器由输入控制电路、隔离耦合电路以及输出功率电路组成。

当控制信号输入后，隔离模块将信号传递至输出端，触发半导体开关器件导通，实现负载控制。整个过程无需机械动作，因此具备高速响应、长寿命、低噪声等优势。

但与此同时，SSR中的功率半导体器件对瞬态电压极为敏感。

尤其是在驱动电机、变压器等感性负载时，开关瞬间产生的反电动势可能形成高幅度浪涌，如果没有有效保护，容易造成半导体击穿。

因此，SSR不只需要可靠控制，更需要可靠保护。

图4、固态继电器中电路保护拓扑方案图

目前常见保护方案包括：

● RC吸收网络：降低dv/dt，抑制瞬态尖峰；

● TVS保护：提供快速钳位；

● MOV压敏保护：吸收大能量浪涌；

● MOV+RC、MOV+RCD等组合方案：兼顾响应速度与能量承受能力。

图5、常见保护方案

然而，随着应用向高功率、高可靠方向发展，传统方案也逐渐暴露出局限。

二、SSCB：微秒级保护时代，对电路防护提出更高要求

传统机械断路器依靠触点分离完成故障切除，响应时间通常在毫秒级。

而SSCB通过功率半导体直接控制故障电流，可以将分断时间缩短至微秒级，实现：

● 更快故障隔离；

● 更低故障能量释放；

● 无电弧运行；

● 更长使用寿命；

● 更适合数字化能源管理。

SSCB正在快速进入多个关键领域：

AI数据中心

随着800V高压直流供电架构逐渐应用于AI算力中心，服务器电源对于高速保护提出更高要求。

传统机械保护已经难以满足GPU服务器对微秒级短路响应的需求。

储能系统

高压储能系统中，直流故障没有自然过零点，传统保护方式容易产生电弧和高能量冲击。

SSCB能够快速切断异常电流，提高储能系统安全性。

新能源汽车与高压快充

800V平台推动汽车电气架构升级，对高压保护器件提出更高要求。

光伏、电网、轨道交通及船舶系统

直流化趋势不断增强，快速、安全、智能的保护方案正在成为未来基础设施的重要组成部分。

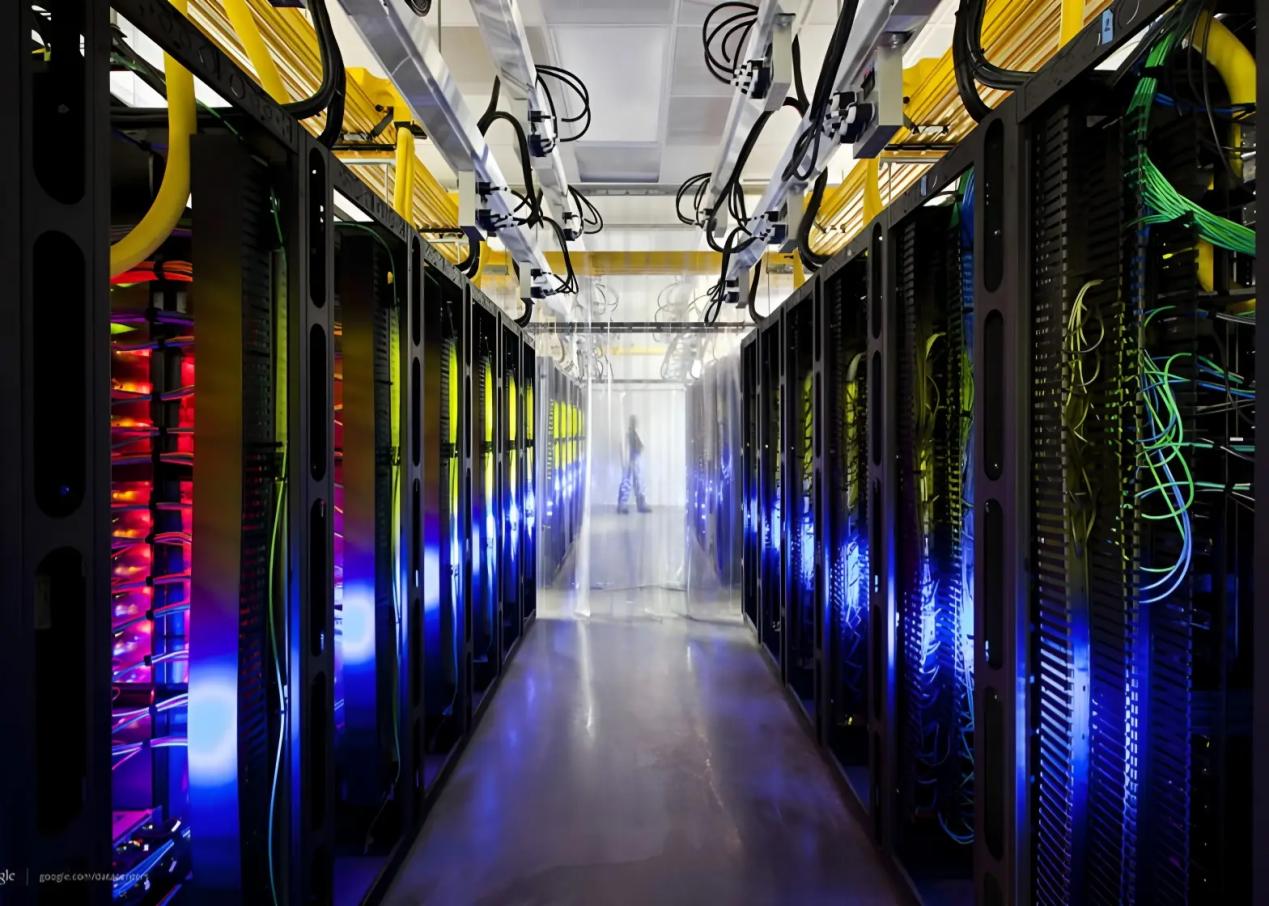

图6、SSCB典型应用场景图

三、市场浪潮正在形成，电路保护进入黄金发展阶段

技术升级的背后，是产业趋势的推动。

随着IEC 60947-10固态断路器相关标准落地，SSCB产品逐渐具备认证和商业化基础。

同时，第三代半导体SiC技术持续成熟，成本不断下降，使高速、高压固态保护方案从实验室走向规模应用。

未来，AI数据中心、新能源汽车、高压储能、新型电力系统等领域，将持续推动SSCB市场快速增长。

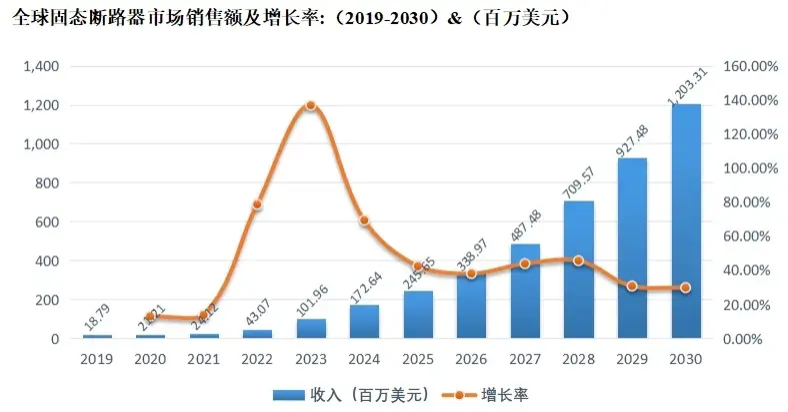

图7、2019-2030全球固态断路器市场销售额及增长率

从产业链角度来看：

上游是SiC MOSFET、IGBT等功率半导体；

中游是固态断路器整机制造；

下游覆盖数据中心、储能、电网、新能源车、工业自动化等应用领域。

在这一过程中，保护器件虽然体积小，却承担着保障整个系统安全运行的重要使命。

四、宝宫：以高能贴片压敏电阻打造下一代保护方案

作为高能贴片压敏电阻领域的重要供应商，宝宫一直关注电力电子系统对于“小体积、高可靠、大能量”的需求。

针对SSR与SSCB应用中的保护痛点，宝宫提出的不只是单一器件供应，而是围绕系统需求提供完整电路保护解决方案。

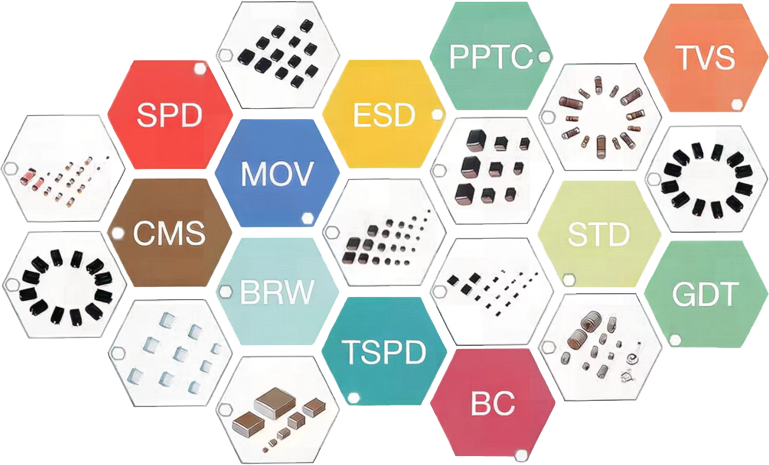

图8、宝宫电路保护产品家族图

宝宫CMS（Chip Micro-Surge Varistor，高能贴片压敏电阻）具备：

小型化

采用贴片化设计，适应电子设备自动化生产趋势。

相比传统插脚式压敏电阻，在空间利用和生产效率方面具有明显优势。

高能化

产品覆盖从小尺寸到高通流系列，可满足不同电压等级和浪涌环境需求。

低残压

在浪涌冲击过程中降低保护后的残余电压，为后级半导体器件提供更安全的工作环境。

高温稳定

相比传统方案，CMS具备更优异的温度稳定性，在高温环境下仍保持稳定性能。

高可靠失效模式

通过结构和材料优化，实现更安全的失效表现，降低应用风险。

图9、插脚MOV、TVS与宝宫CMS性能对比

五、针对SSR与SSCB，宝宫提供定制保护组合

在SSR应用中：

宝宫CMS可配合RC、TVS等方案，对感性负载产生的浪涌进行抑制，有效保护内部功率半导体。

典型应用包括：

• 固态继电器输出保护；
• 电机控制；
• 照明控制；
• 工业自动化设备。

图10、SSR应用电路保护方案图

在SSCB应用中：

面对SiC、IGBT高速开关产生的瞬态过压，以及混合式断路器换流过程中的保护需求，宝宫高压CMS系列提供了更适合的新型解决方案。

其优势包括：

• 高压大通流能力；
• 快速浪涌响应；
• 小型贴片封装；
• 更好的重复冲击能力。

六、从产品创新到行业机会，宝宫正在构建未来竞争优势

未来电力系统的发展方向已经非常明确：

更高电压；

更快响应；

更智能控制；

更安全运行。

这意味着保护器件必须同步升级。宝宫围绕行业趋势持续布局：

高压大通流CMS系列；

SSCB保护产品；

高重复冲击产品；

小尺寸高安全保护器件；

面向客户需求的定制化方案。

宝宫能够提供的差异化产品包括

从SSR到SSCB，从新能源到AI算力，从传统工业到智能电网，电路保护正在从幕后走向台前。

宝宫希望成为的不只是保护器件供应商，更是客户电力安全系统中的长期技术伙伴。

结语：让每一次能量释放，都在安全边界之内

未来的电力世界，将更加高速、更加智能，也更加复杂。

半导体正在改变能源传输方式，而可靠保护正在决定这些技术能走多远。

面对新一轮产业升级，宝宫将持续以材料创新、工艺创新和应用创新，为SSR、SSCB以及更多新型电力应用提供稳定、高效、安全的保护方案。
